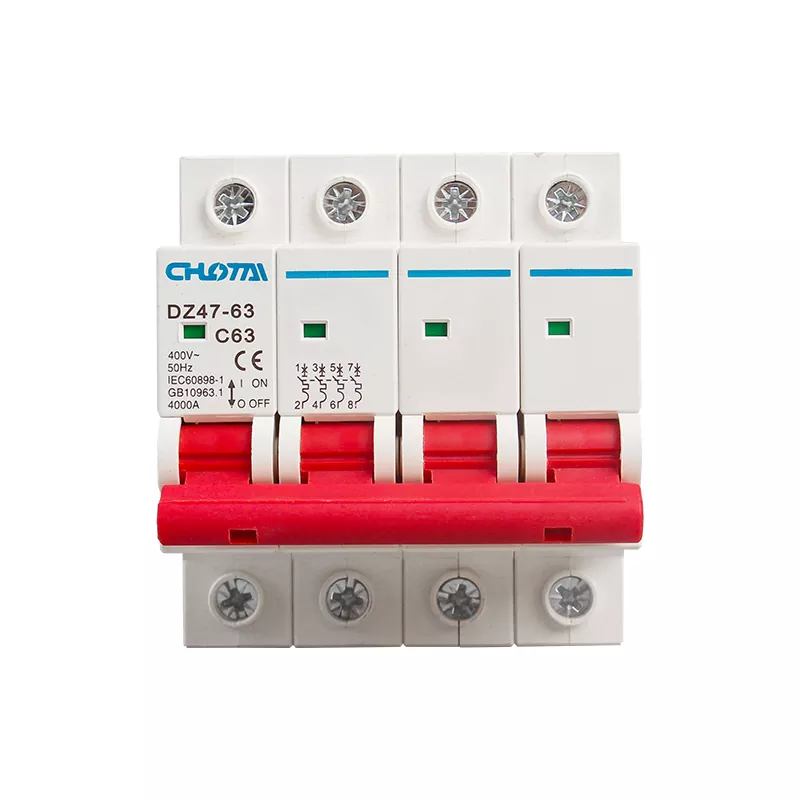

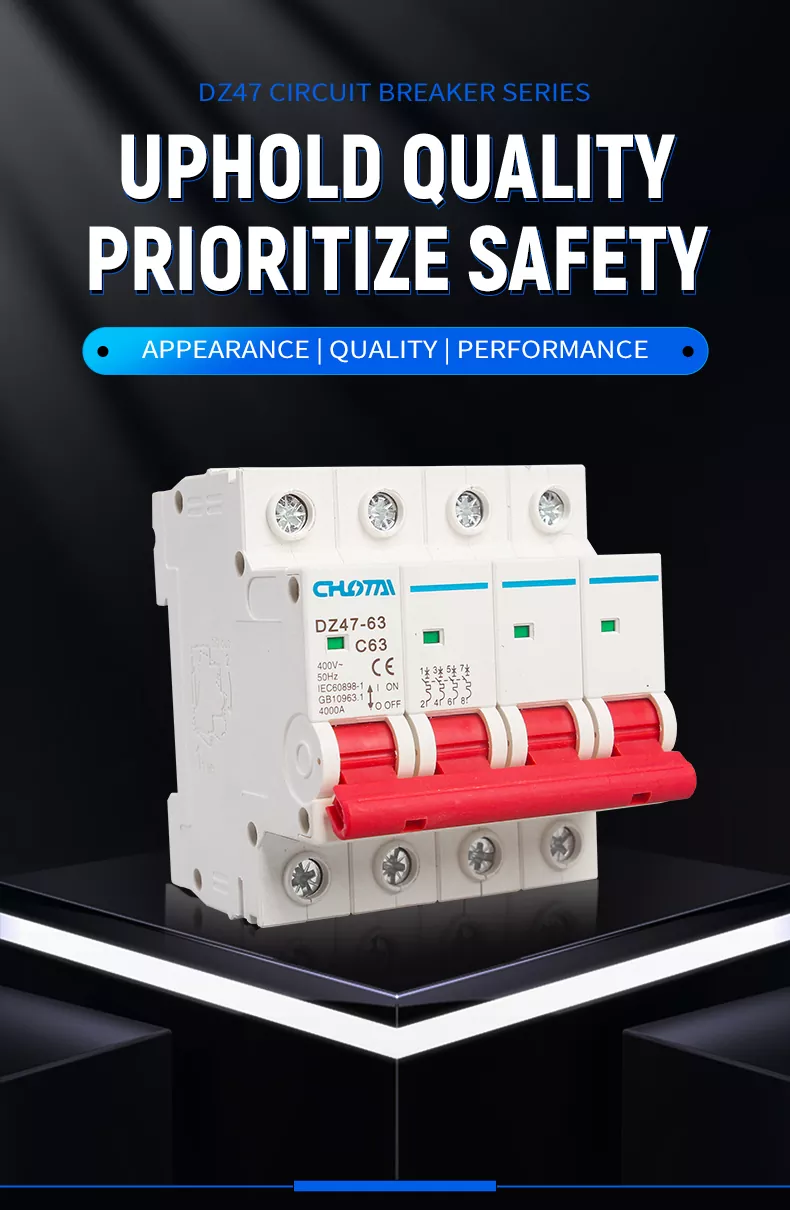

4P 63A DZ47 মিনিয়েচার সার্কিট ব্রেকার

আমাদের 4P 63A DZ47 মিনিয়েচার সার্কিট ব্রেকার হল একটি উচ্চ-পারফরম্যান্স সার্কিট সুরক্ষা ডিভাইস যা 3-ফেজ 4-তারের জন্য নিবেদিত 400V পাওয়ার সিস্টেম। ওভারলোড, শর্ট সার্কিট বা বজ্রপাতের ক্ষেত্রে এটি স্বয়ংক্রিয়ভাবে বিদ্যুৎ বিচ্ছিন্ন হয়ে যায়, কার্যকরভাবে বৈদ্যুতিক আগুন এবং সরঞ্জাম ক্ষতি প্রতিরোধ. প্রিমিয়াম শিখা-retardant পিসি উপাদান দিয়ে তৈরি এবং নির্ভুল প্রকৌশল, এটি একটি ব্যবহারকারী-বান্ধব নকশা, দীর্ঘ পরিষেবা জীবন এবং CE/CCC সার্টিফিকেশন বৈশিষ্ট্যযুক্ত। এটি ব্যাপকভাবে বিতরণ ক্যাবিনেট, আবাসিক ভবন, শিল্প সরঞ্জাম এবং বাণিজ্যিক পাওয়ার সিস্টেমে ব্যবহৃত হয়, নিশ্চিত করে নিরাপদ এবং নির্ভরযোগ্য পাওয়ার অপারেশন।

নতুন মানের আপগ্রেড এবং আরও টেকসই

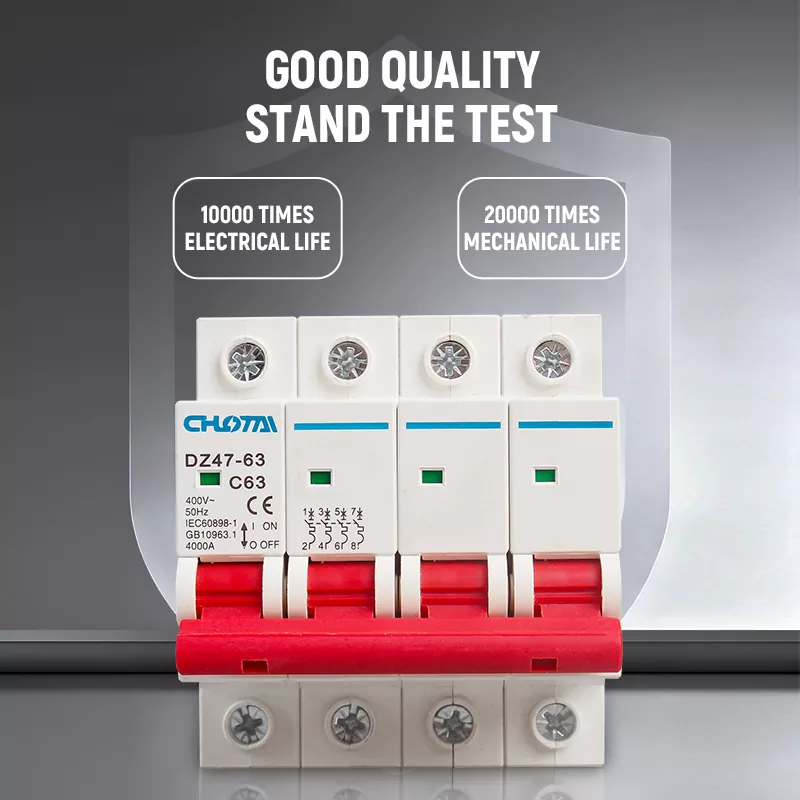

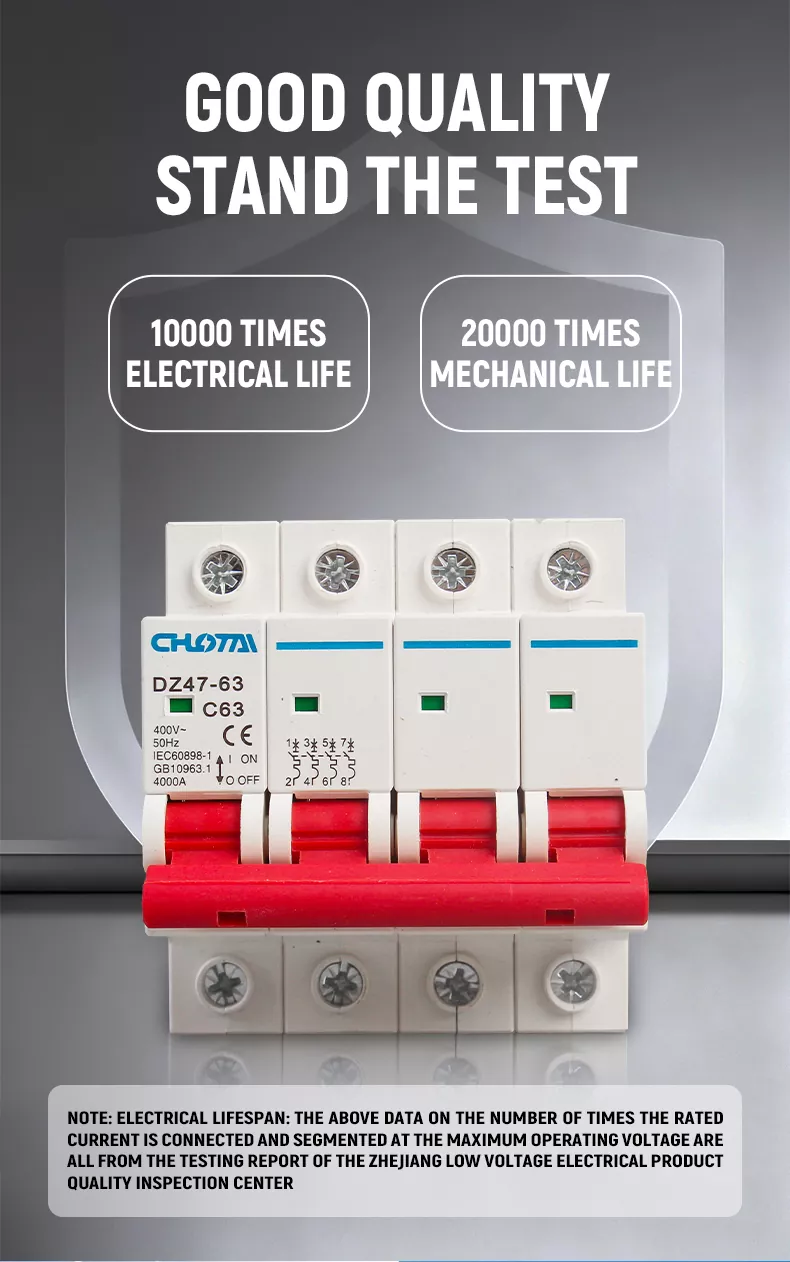

আমাদের DZ47-63 MCB ব্যাপক মানের আপগ্রেডের মধ্য দিয়ে গেছে। উপাদান নির্বাচন থেকে চূড়ান্ত সমাবেশ, প্রতিটি উপাদান কঠোরভাবে পরিদর্শন করা হয়. এটা boasts10,000 বার বৈদ্যুতিক জীবন এবং20,000 বার যান্ত্রিক জীবন, Zhejiang কম ভোল্টেজ বৈদ্যুতিক পণ্য গুণমান পরিদর্শন কেন্দ্র দ্বারা পরীক্ষিত এবং প্রত্যয়িত। থার্মোসেটিং শেল চমৎকার তাপ প্রতিরোধের, প্রভাব প্রতিরোধের, এবং স্ব-নির্বাপক কর্মক্ষমতা প্রদান করে, যখন উচ্চ-মানের তামা টার্মিনাল স্থিতিশীল পরিবাহিতা নিশ্চিত করে। প্রতিটি পণ্য কঠোর বার্ধক্য পাস করে এবং আগে ভোল্টেজ পরীক্ষা সহ্য করে ডেলিভারি, কঠোর শিল্প পরিবেশে দীর্ঘমেয়াদী স্থিতিশীল অপারেশন সক্ষম করে।

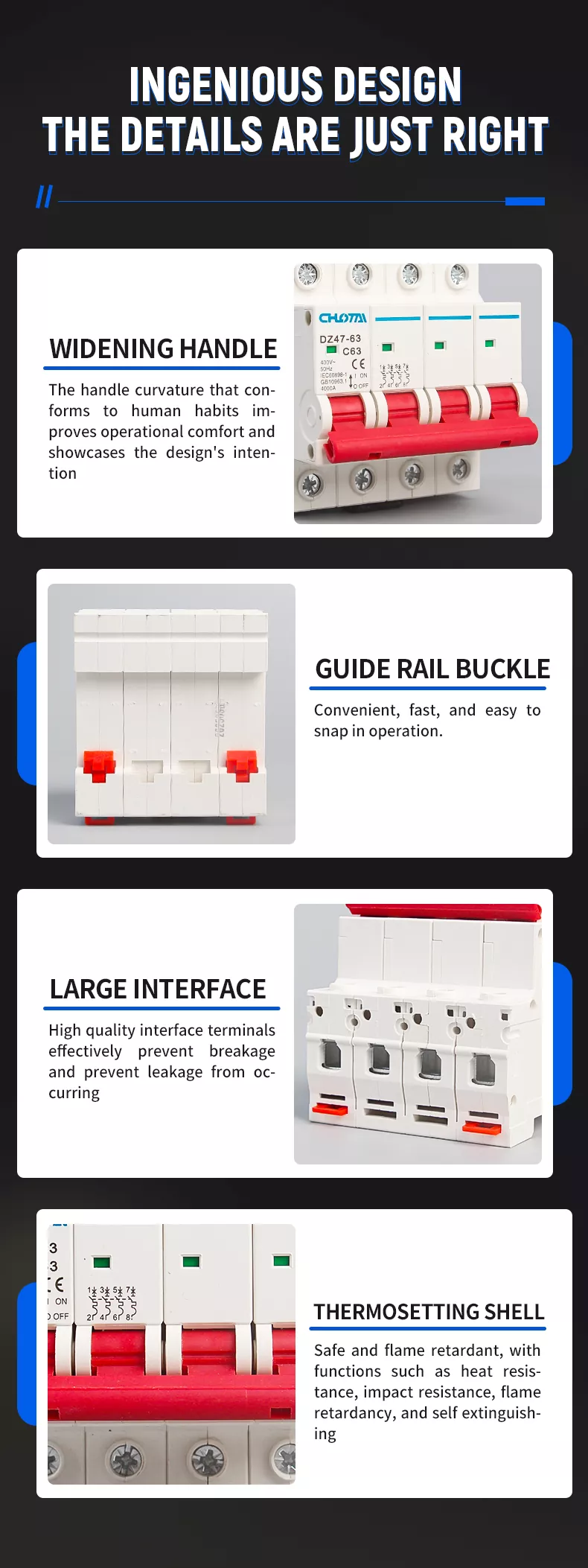

কাঠামোগত বিশ্লেষণ

MCB একটি কম্প্যাক্ট এবং বৈজ্ঞানিক কাঠামো গ্রহণ করে, 4টি মূল নকশা হাইলাইট সহ:

1. ডি-টাইপ হ্যান্ডেল প্রশস্ত করা: এরগোনোমিক বক্রতা মানুষের অভ্যাসের সাথে সঙ্গতিপূর্ণ, অপারেশনাল আরামের উন্নতি এবং স্বজ্ঞাত চালু/বন্ধ নিয়ন্ত্রণ।

2. গাইড রেল ফিতে: স্ট্যান্ডার্ড DIN35mm রেল মাউন্ট, সুবিধাজনক এবং দ্রুত স্ন্যাপ-ইন বন্টন ক্যাবিনেটের জন্য ইনস্টলেশন.

3. বড় ইন্টারফেস টার্মিনাল: উচ্চ-মানের তামা টার্মিনালগুলি কার্যকরভাবে ভাঙ্গন এবং ফুটো প্রতিরোধ করে, নিরাপদ তারের এবং কম ক্ষতি নিশ্চিত করে।

4. থার্মোসেটিং শেল: তাপ প্রতিরোধের, প্রভাব প্রতিরোধের, এবং স্ব-নির্বাপক বৈশিষ্ট্য সহ শিখা-প্রতিরোধী পিসি উপাদান, প্রদান করে নির্ভরযোগ্য নিরাপত্তা সুরক্ষা।

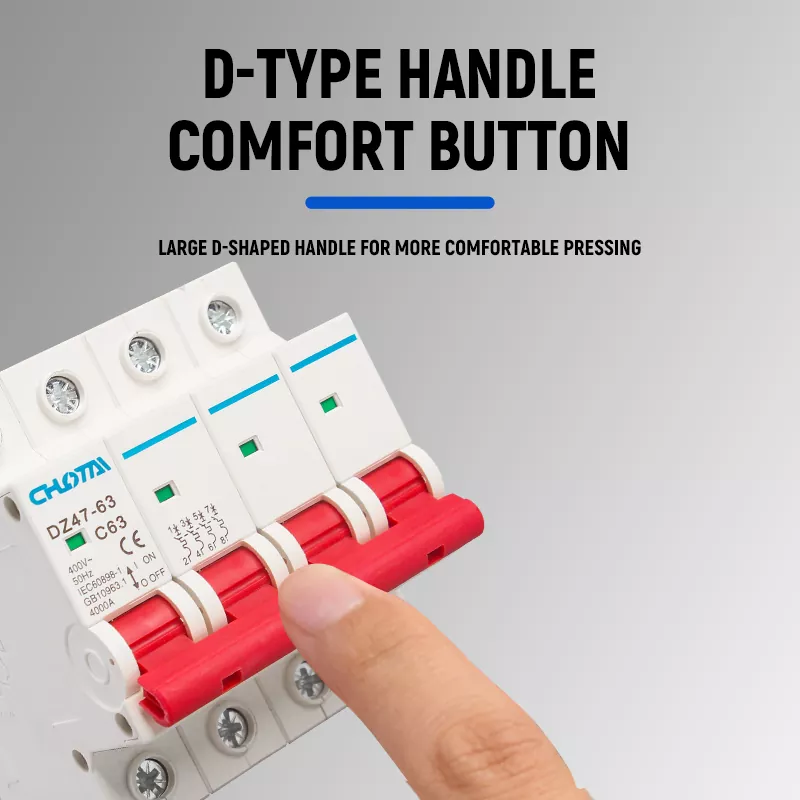

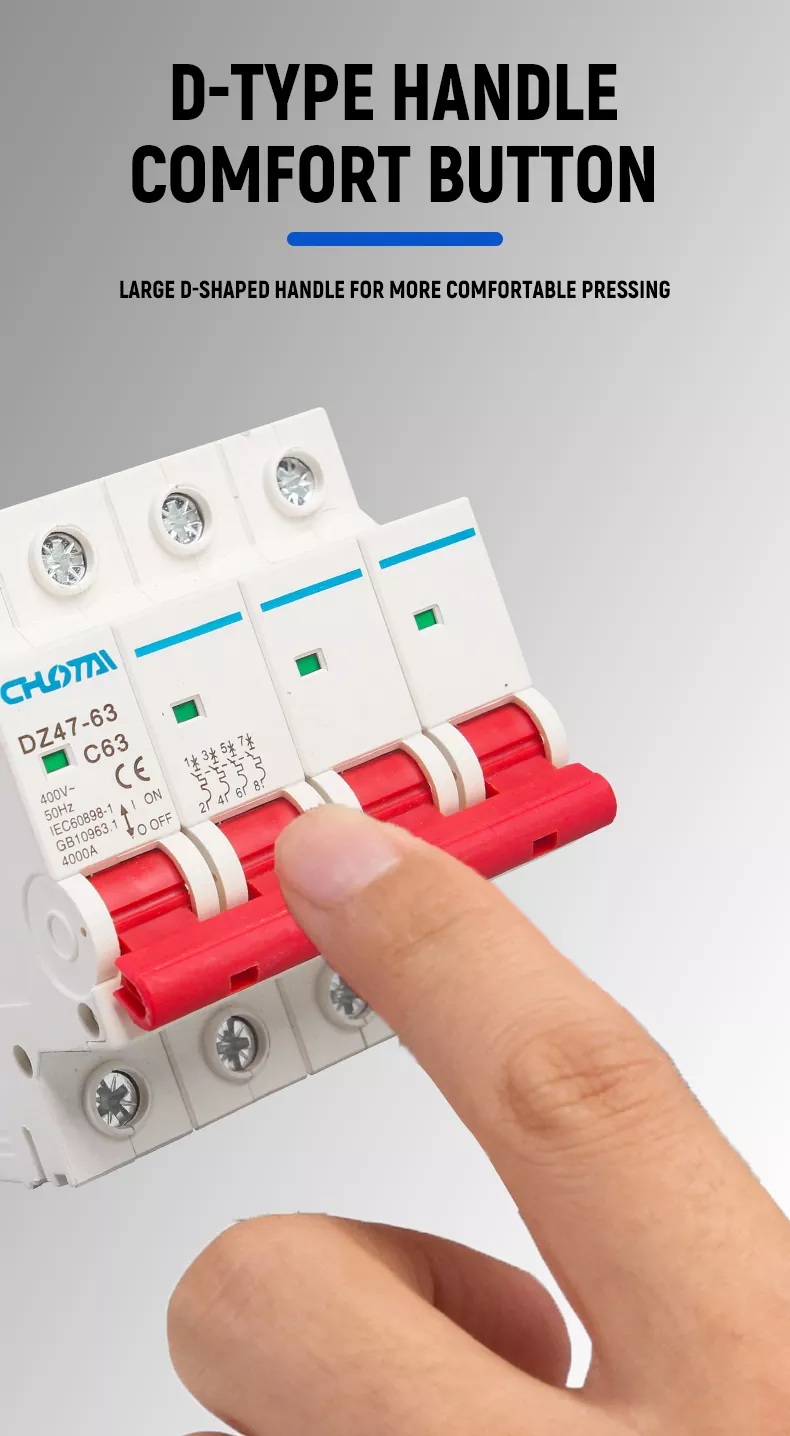

আরামদায়ক অপারেশনের জন্য ergonomic D-টাইপ হ্যান্ডেল

মানুষের অপারেটিং অভ্যাস ফিট করার জন্য ডিজাইন করা একটি বড় ডি-আকৃতির চওড়া হ্যান্ডেল দিয়ে সজ্জিত। বাঁকা হাতল বক্রতা কর্মক্ষম আরাম উন্নত করে, ঘন ঘন স্যুইচিংয়ের সময় ক্লান্তি হ্রাস করে। লাল উচ্চ-দৃশ্যমানতা হ্যান্ডেল পরিষ্কার নিশ্চিত করে স্থিতি স্বীকৃতি, এমনকি আবছা পরিবেশেও কাজ করা সহজ করে তোলে।

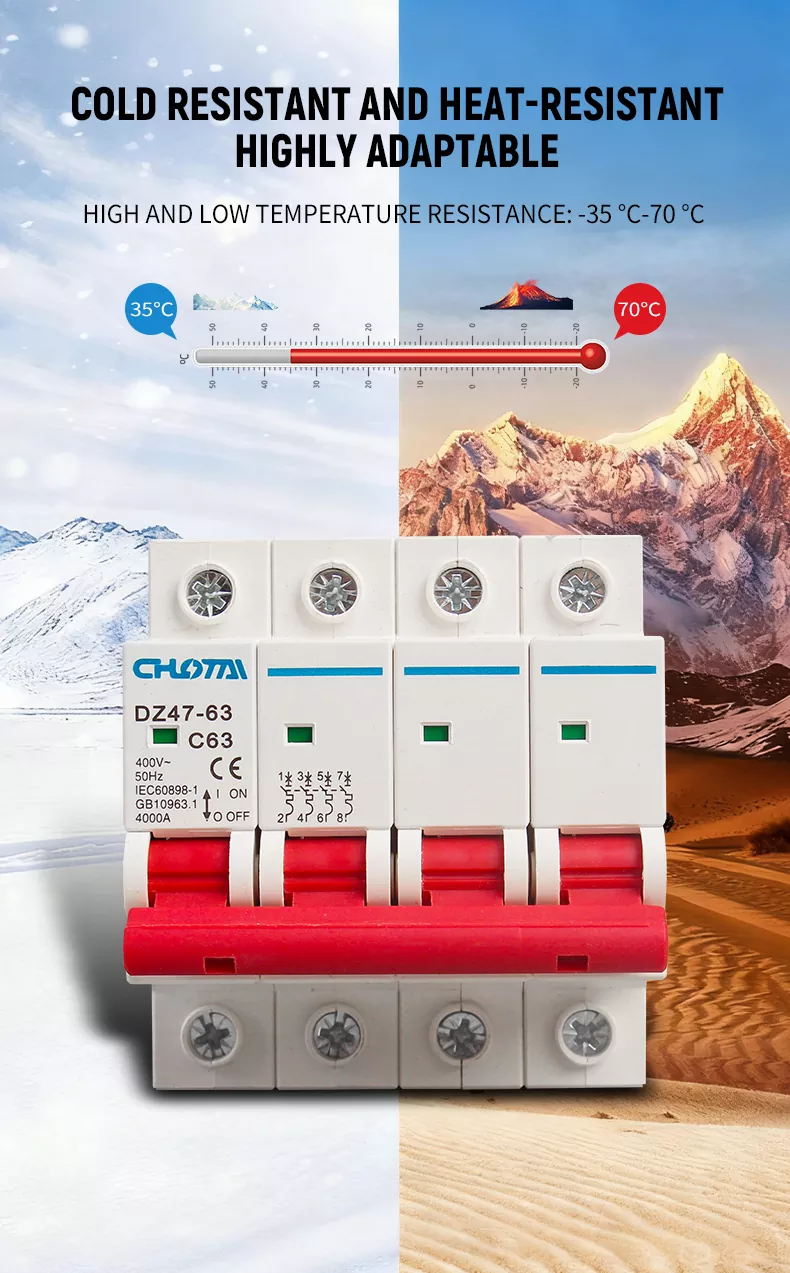

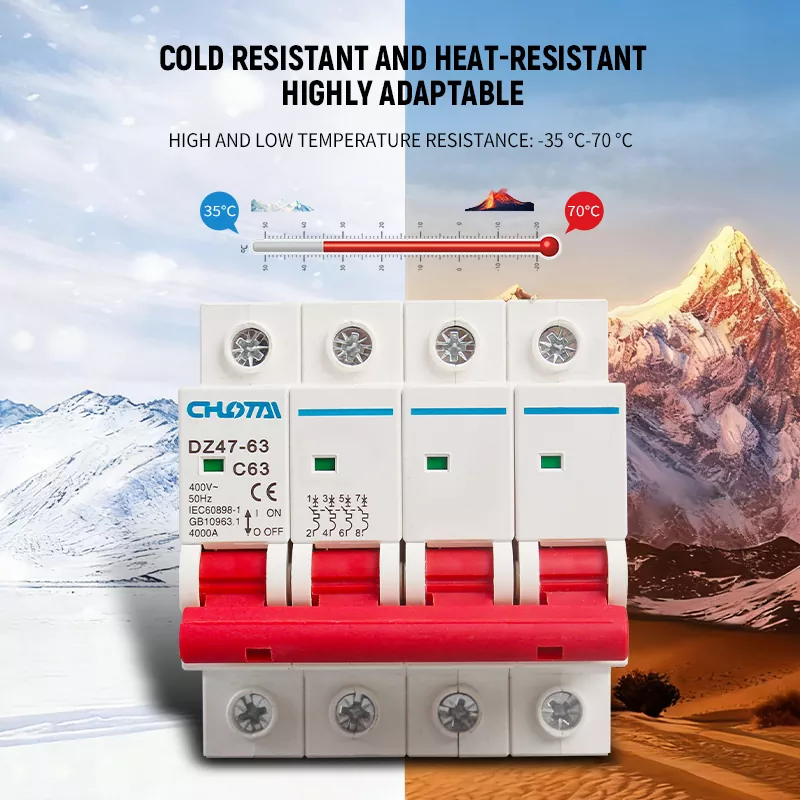

ওয়াইড টেম্পারেচার অ্যাডাপ্টেবিলিটি

MCB চমৎকার উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধের বৈশিষ্ট্য, একটি কাজের তাপমাত্রা পরিসীমা সঙ্গে-35°C থেকে 70°C. এটি অত্যন্ত ঠান্ডা (আলপাইন অঞ্চল) এবং উচ্চ-তাপমাত্রায় (মরুভূমি, শিল্প কর্মশালা) স্থিরভাবে কাজ করে পরিবেশ, বিভিন্ন জলবায়ু পরিস্থিতিতে নির্ভরযোগ্য সার্কিট সুরক্ষা নিশ্চিত করে।

আমাদের পণ্য বনাম. অন্যান্য পণ্য

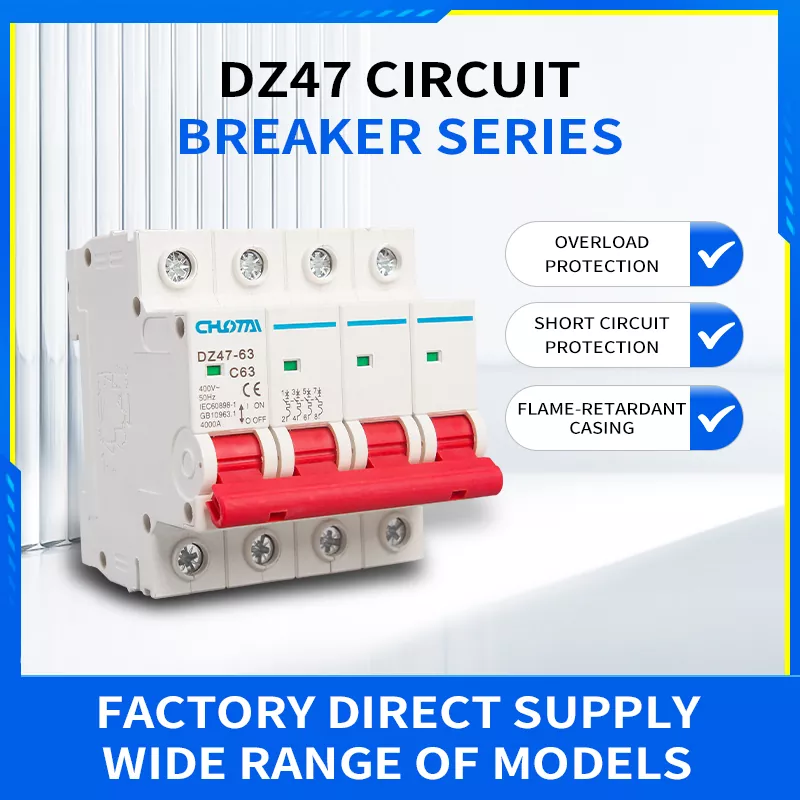

ছয়টি কোর সেলিং পয়েন্ট

• ওভারলোড এবং শর্ট সার্কিট সুরক্ষা: ক্ষতি থেকে সার্কিট এবং বৈদ্যুতিক সরঞ্জাম রক্ষা দ্বৈত সুরক্ষা.

• শিখা retardant শেল: উচ্চ-শক্তি থার্মোসেটিং পিসি উপাদান, তাপ-প্রতিরোধী, প্রভাব-প্রতিরোধী, এবং স্ব-নির্বাপক।

• অর্গোনমিক ডি-টাইপ হ্যান্ডেল: আরামদায়ক, অনায়াস অপারেশন জন্য প্রশস্ত বাঁকা নকশা.

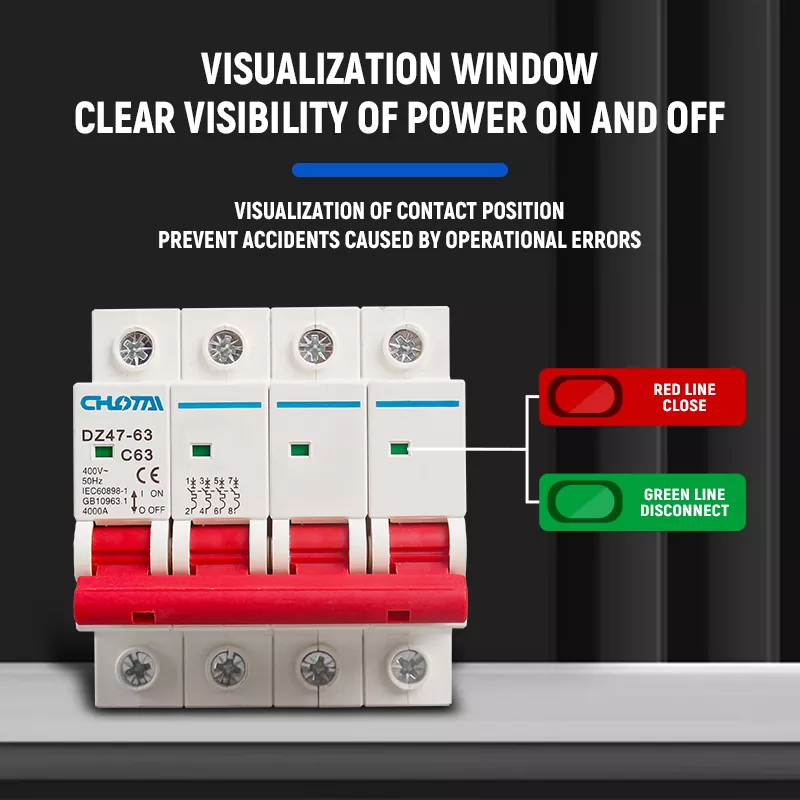

• ভিজ্যুয়াল স্ট্যাটাস উইন্ডো: চালু/বন্ধ ইঙ্গিত পরিষ্কার করুন, অপারেশনাল ঝুঁকি এবং দুর্ঘটনা দূর করুন।

• ওয়াইড তাপমাত্রা প্রতিরোধের: -35°C থেকে 70°C অপারেটিং রেঞ্জ, সমস্ত জলবায়ু পরিবেশের সাথে মানিয়ে নেওয়া যায়৷

• কর্তৃত্বমূলক শংসাপত্র: CE, CCC প্রত্যয়িত, IEC60898-1 এবং GB10963.1 আন্তর্জাতিক নিরাপত্তা মান পূরণ করে।

শক্ত এবং শিখা প্রতিরোধী শেল

শেলটি উচ্চ-কার্যক্ষমতা সম্পন্ন থার্মোসেটিং পিসি উপাদান দিয়ে তৈরি, একটি মসৃণ, বুর-মুক্ত পৃষ্ঠ এবং চমৎকার যান্ত্রিক শক্তি। এটি অসামান্য শিখা প্রতিবন্ধকতা, তাপ প্রতিরোধের, প্রভাব প্রতিরোধের বৈশিষ্ট্য এবং স্ব-নির্বাপক বৈশিষ্ট্য, কার্যকরভাবে শর্ট সার্কিট এবং ওভারলোড দ্বারা সৃষ্ট আগুন প্রতিরোধ করে। উপাদান হল এছাড়াও বিরোধী বার্ধক্য এবং জারা-প্রতিরোধী, বিভিন্ন জটিল পরিবেশে দীর্ঘমেয়াদী নিরাপদ ব্যবহার নিশ্চিত করে।

উচ্চ মানের টার্মিনাল এবং সহজ তারের

উচ্চ-পরিবাহিতা তামা দিয়ে তৈরি বড়, উচ্চ-মানের ইন্টারফেস টার্মিনাল দিয়ে সজ্জিত। চাপ প্লেট তারের বোর্ড ডিজাইন নিরাপদ, দৃঢ় ওয়্যারিং নিশ্চিত করে, কার্যকরভাবে ভাঙ্গন এবং ফুটো প্রতিরোধ করে। বড় টার্মিনাল স্পেস দৃঢ় ওভারলোড ক্ষমতা এবং কম শক্তি সহ, পুরু তারগুলিকে মিটমাট করে, ইনস্টলেশনকে সহজ এবং আরও নির্ভরযোগ্য করে তোলে ক্ষতি

স্ট্যান্ডার্ড দিন রেল মাউন্টিং

একটি সুবিধাজনক স্ন্যাপ-ইন ফিতে সহ সর্বজনীন DIN35mm স্ট্যান্ডার্ড গাইড রেল ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। এটা সামঞ্জস্যপূর্ণ সমস্ত স্ট্যান্ডার্ড ডিস্ট্রিবিউশন ক্যাবিনেট, বৈদ্যুতিক নিয়ন্ত্রণ বাক্স এবং পাওয়ার ডিস্ট্রিবিউশন সিস্টেম সহ, দ্রুত সক্ষম করে, টুল-মুক্ত ইনস্টলেশন এবং disassembly, বিভিন্ন পরিস্থিতিতে দ্রুত স্থাপনার জন্য উপযুক্ত।

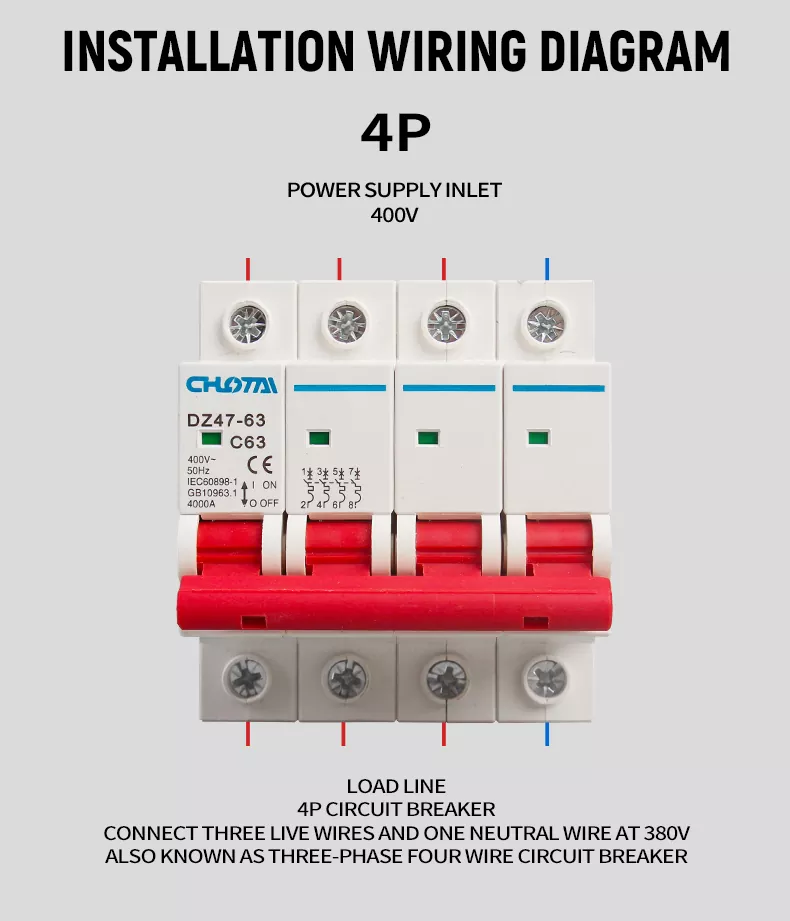

4P ইনস্টলেশন তারের ডায়াগ্রাম

4P MCB-এর উপরের টার্মিনালগুলিতে 3-ফেজ 400V পাওয়ার সাপ্লাই ইনলেট (3টি লাইভ তার + 1টি নিরপেক্ষ তার) সংযুক্ত করুন।

ফেজ সিকোয়েন্স এবং নিরপেক্ষ তারের সাথে মিল রেখে MCB-এর নিম্ন টার্মিনালগুলিতে লোড (সরঞ্জাম) সংযুক্ত করুন।

অত্যধিক গরম এবং আলগা সংযোগ এড়াতে সমস্ত ওয়্যারিং দৃঢ়ভাবে শক্ত করা হয়েছে তা নিশ্চিত করুন।

স্বাভাবিক পাওয়ার সাপ্লাই নিশ্চিত করতে MCB চালু করুন।

দ্রষ্টব্য: এই 4P সার্কিট ব্রেকার একটি তিন-ফেজ চার-তারের ডিভাইস, তিনটি লাইভ তার এবং একটি নিরপেক্ষ সংযোগ করতে ব্যবহৃত হয় 380V/400V তিন-ফেজ পাওয়ার সিস্টেমের জন্য তার।

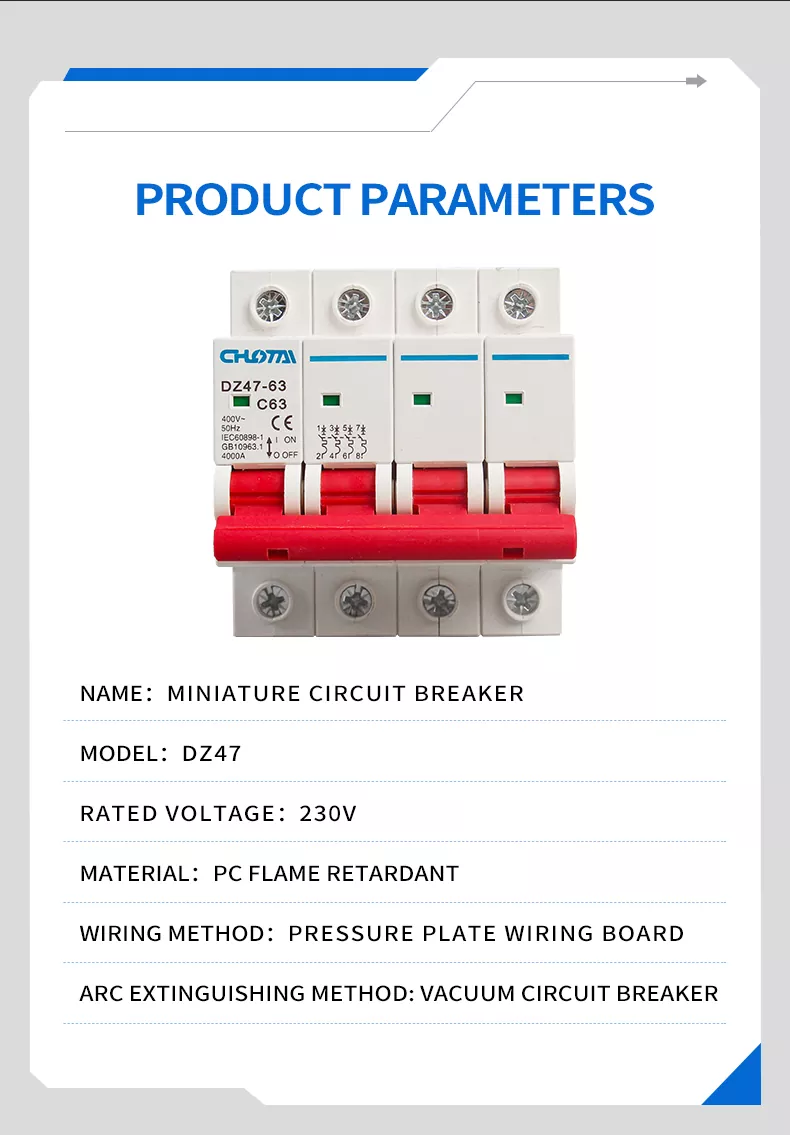

পণ্যের প্যারামিটার

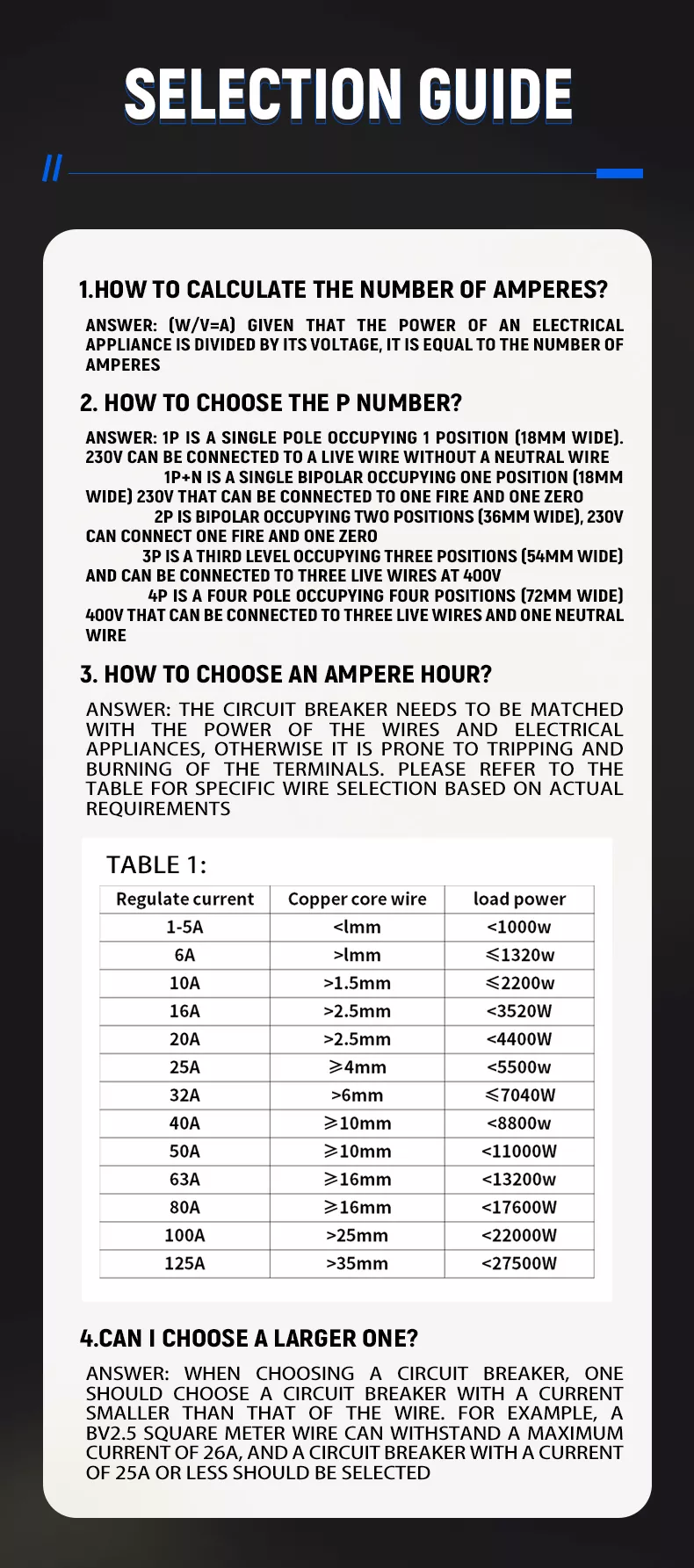

নির্বাচন নির্দেশিকা

1. অ্যাম্পিয়ারের সংখ্যা কীভাবে গণনা করবেন?

সূত্র:কারেন্ট (A) = পাওয়ার (W) / ভোল্টেজ (V). আপনার বৈদ্যুতিক যন্ত্রপাতির শক্তির উপর ভিত্তি করে প্রয়োজনীয় কারেন্ট গণনা করুন।

2. কিভাবে পোল নম্বর নির্বাচন করবেন?

• 1 পি: একক মেরু, 1 মডিউল (18 মিমি চওড়া), শুধুমাত্র 230V লাইভ তারের জন্য (কোনও নিরপেক্ষ নয়)।

• 1 পি+N: 1 মডিউল (18 মিমি চওড়া), 230V লাইভ + নিরপেক্ষ জন্য।

• 2 পি: 2টি মডিউল (36 মিমি চওড়া), 230V লাইভ + নিউট্রালের জন্য।

• 3P: 3 মডিউল (54 মিমি চওড়া), 400V 3-ফেজ লাইভ তারের জন্য।

• 4P: 4 মডিউল (72 মিমি চওড়া), 400V 3-ফেজ + নিরপেক্ষ (এই পণ্য) জন্য।

3. অ্যাম্পিয়ার রেটিং কীভাবে চয়ন করবেন?

ট্রিপিং বা টার্মিনাল অতিরিক্ত গরম হওয়া এড়াতে ব্রেকার রেটিং ওয়্যার এবং অ্যাপ্লায়েন্স পাওয়ারের সাথে মিলিয়ে নিন। টেবিল পড়ুন নীচে:

4. আমি কি একটি বড় নির্বাচন করতে পারি?

না. সর্বদা বর্তমান রেটিং সহ একটি ব্রেকার নির্বাচন করুনতারের সর্বোচ্চ বহন ক্ষমতার চেয়ে ছোট. উদাহরণস্বরূপ, একটি 2.5mm² BV তার সর্বাধিক 26A সহ্য করতে পারে, তাই একটি 25A বা নিম্ন ব্রেকার নির্বাচন করতে হবে।

ব্যাপকভাবে ব্যবহৃত

আমাদের 4P 63A DZ47 মিনিয়েচার সার্কিট ব্রেকার ব্যাপকভাবে ব্যবহৃত হয়:

• আবাসিক ভবন: হোম ডিস্ট্রিবিউশন বক্স, 3-ফেজ 4-তারের পাওয়ার সাপ্লাই সুরক্ষা

• বাণিজ্যিক ভবন: অফিস বিল্ডিং, শপিং মল, হোটেল পাওয়ার ডিস্ট্রিবিউশন সিস্টেম

• শিল্প যন্ত্রপাতি: কারখানা কর্মশালা, উত্পাদন লাইন 3-ফেজ শক্তি নিয়ন্ত্রণ এবং সুরক্ষা

• ডিস্ট্রিবিউশন ক্যাবিনেট: পাওয়ার ডিস্ট্রিবিউশন বক্স, বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের প্রধান সুইচ

• পুনর্নবীকরণযোগ্য শক্তি: সৌর শক্তি সিস্টেম, বায়ু শক্তি উৎপাদন বিতরণ সুরক্ষা

• অবকাঠামো: পাবলিক সুবিধা, রাস্তার আলো, যোগাযোগ বেস স্টেশন শক্তি সুরক্ষা

FAQ

1. এই 4P 63A DZ47 MCB এর প্রধান কাজ কি?

এটি একটি 3-ফেজ 4-ওয়্যার সার্কিট সুরক্ষা ডিভাইস যা প্রদান করেওভারলোড সুরক্ষা এবংশর্ট সার্কিট সুরক্ষা. সার্কিট ওভারলোড বা শর্ট-সার্কিট হলে এটি স্বয়ংক্রিয়ভাবে বিদ্যুৎ সরবরাহ বন্ধ করে দেয়, প্রতিরোধ করে বৈদ্যুতিক আগুন এবং সরঞ্জামের ক্ষতি, পাওয়ার সিস্টেমের নিরাপত্তা নিশ্চিত করে।

2. এই পণ্যটির রেটেড ভোল্টেজ এবং কারেন্ট কী?

এটি একটি 4P 63A মডেল, যার একটি রেটযুক্ত ভোল্টেজ400V~ (3-ফেজ 4-তারের পাওয়ার সিস্টেমের জন্য উপযুক্ত) এবং একটি রেট করা বর্তমান63A, 4000A এর ব্রেকিং ক্ষমতা সহ।

3. ইনস্টলেশন পদ্ধতি কি?

এটা সমর্থন করেমান DIN35mm গাইড রেল মাউন্ট, দ্রুত এবং সহজ ইনস্টলেশনের জন্য একটি স্ন্যাপ-ইন বাকল ডিজাইন সহ, সমস্ত স্ট্যান্ডার্ড ডিস্ট্রিবিউশন ক্যাবিনেটের সাথে সামঞ্জস্যপূর্ণ।

4. অপারেটিং টেম্পারেচার রেঞ্জ কি?

পণ্যটির কাজের তাপমাত্রা পরিসীমা সহ চমৎকার তাপমাত্রা অভিযোজনযোগ্যতা রয়েছে-35°C থেকে 70°C, চরম ঠান্ডা এবং উচ্চ-তাপমাত্রার পরিবেশে ব্যবহারের জন্য উপযুক্ত।

5. কিভাবে সঠিক সার্কিট ব্রেকার রেটিং নির্বাচন করবেন?

প্রথমে, কারেন্ট = পাওয়ার / ভোল্টেজ ব্যবহার করে প্রয়োজনীয় কারেন্ট গণনা করুন, তারপর একটি ব্রেকার রেটিং নির্বাচন করুনতারের সর্বোচ্চ বহন ক্ষমতার চেয়ে ছোট নিরাপত্তা নিশ্চিত করতে। বিস্তারিত মিলের জন্য আমাদের নির্বাচন গাইড সারণী পড়ুন।

6. এই পণ্যটির কি সার্টিফিকেশান আছে?

আমাদের DZ47-63 MCB পাস হয়েছেসিই সার্টিফিকেশন (ইইউ স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ) এবংCCC সার্টিফিকেশন (চীনা জাতীয় মানগুলির সাথে সঙ্গতিপূর্ণ), এবং IEC60898-1 এবং GB10963.1 আন্তর্জাতিক নিরাপত্তা মান পূরণ করে।
