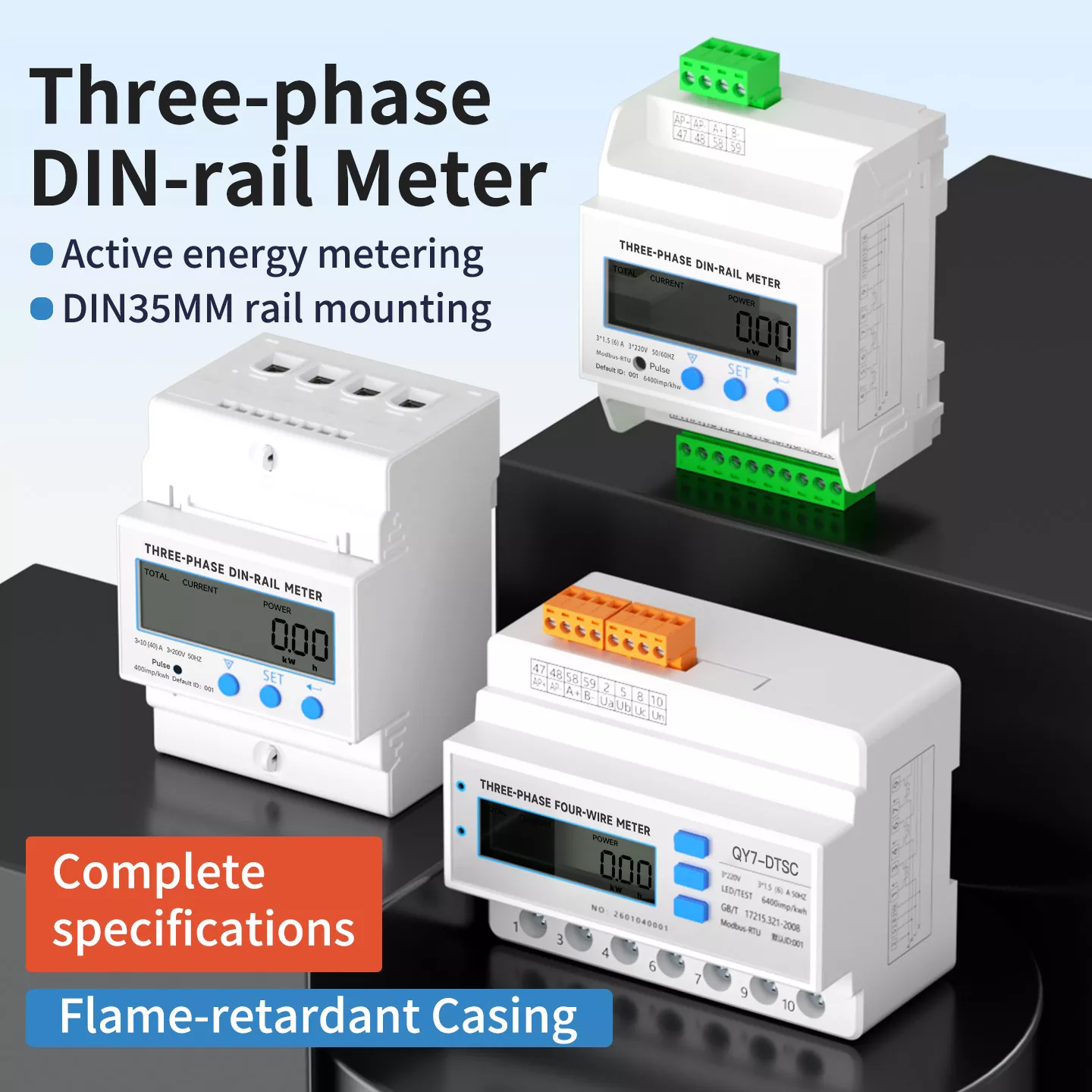

তিন ফেজ 4p দিন রেল ট্রান্সফরমার মাল্টিফাংশন মিটার

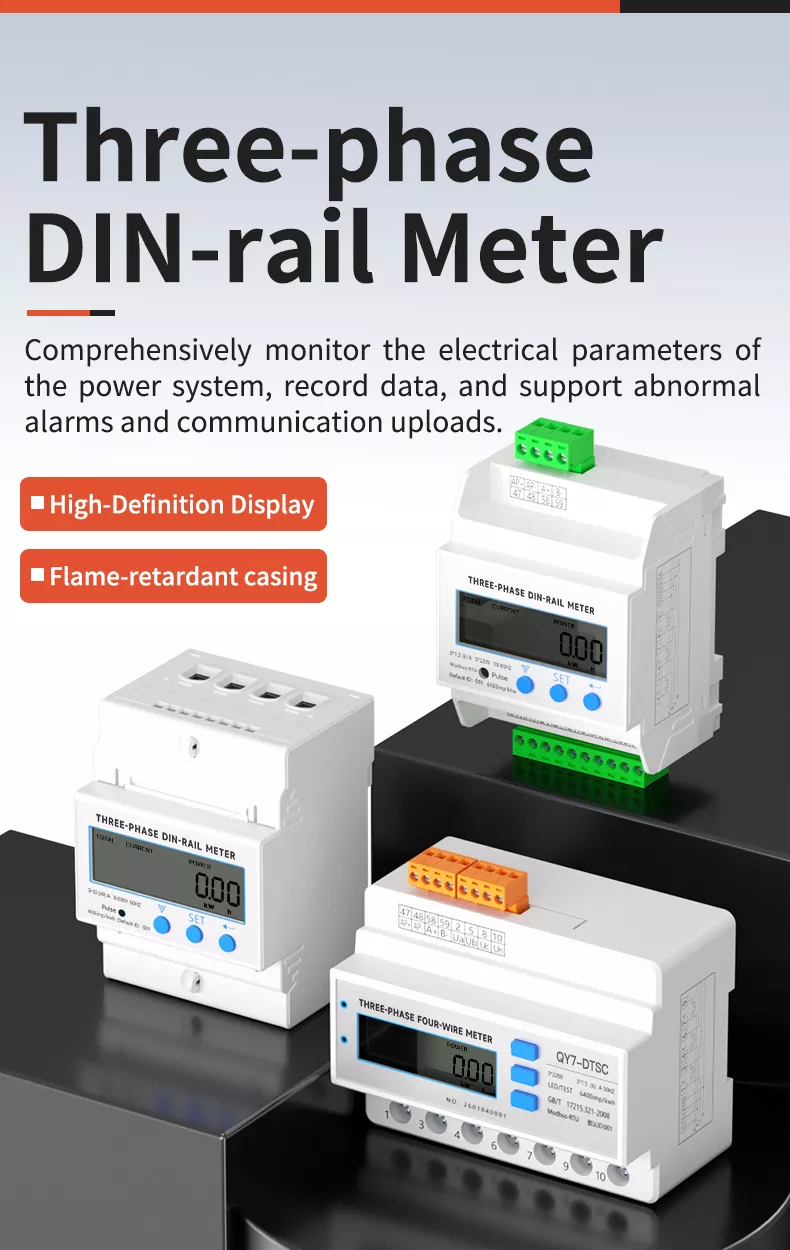

আমাদের তিন ফেজ 4P DIN রেল ট্রান্সফরমার মাল্টিফাংশন মিটার একটি উচ্চ নির্ভুল বুদ্ধিমান শক্তি মিটার যা পাওয়ার সিস্টেমের বৈদ্যুতিক পরামিতিগুলির ব্যাপক পর্যবেক্ষণের জন্য ডিজাইন করা হয়েছে। এটি রিয়েল টাইম ডেটা রেকর্ডিং, অস্বাভাবিক অ্যালার্ম বিজ্ঞপ্তি এবং Modbus RTU যোগাযোগ আপলোড সমর্থন করে। ইন্টিগ্রেটেড সার্কিট এবং এসএমটি চিপ প্রযুক্তি গ্রহণ করে, এটি 0.5 স্তরের নির্ভুলতার সাথে সঠিক পরিমাপ নিশ্চিত করে। শিখা retardant ABS আবরণ অ্যাসিড এবং ক্ষার প্রতিরোধী, তেল প্রতিরোধী, এবং দীর্ঘস্থায়ী হয়. এটি ব্যাপকভাবে শিল্প অটোমেশন, বিদ্যুৎ বিতরণ, শক্তি ব্যবস্থাপনা এবং অন্যান্য পরিস্থিতিতে ব্যবহৃত হয়, নিরাপদ এবং দক্ষ পাওয়ার অপারেশনের জন্য নির্ভরযোগ্য ডেটা সমর্থন প্রদান করে।

কোম্পানির ভূমিকা

শিল্প অটোমেশন নিয়ন্ত্রণের জন্য ব্যাপক পরিষেবা প্রদানের জন্য প্রতিশ্রুতিবদ্ধ। সুনির্দিষ্ট, নির্ভরযোগ্য, শক্তি সঞ্চয় এবং পরিবেশ বান্ধব বুদ্ধিমান বিদ্যুৎ বিতরণ পণ্যগুলির সাথে পাওয়ার সিস্টেমের সমস্ত দিকগুলির চাহিদা পূরণ করুন। আমরা R&D থেকে উত্পাদন পর্যন্ত কঠোর মান নিয়ন্ত্রণ মেনে চলি, প্রতিটি পণ্য আন্তর্জাতিক মান পূরণ করে তা নিশ্চিত করে এবং বৈদ্যুতিক পরিমাপ সরঞ্জাম শিল্পে বিশ্বব্যাপী গ্রাহকদের জন্য বিশ্বস্ত অংশীদার হওয়ার চেষ্টা করি।

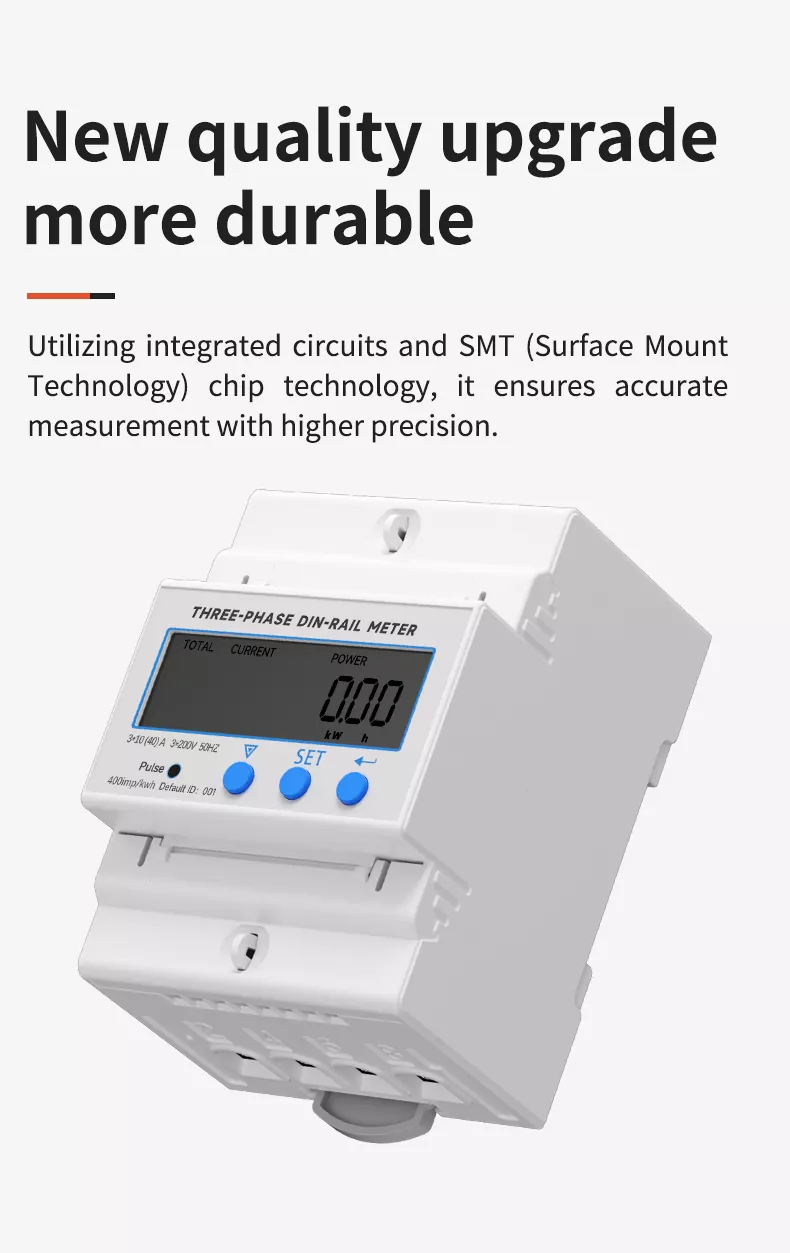

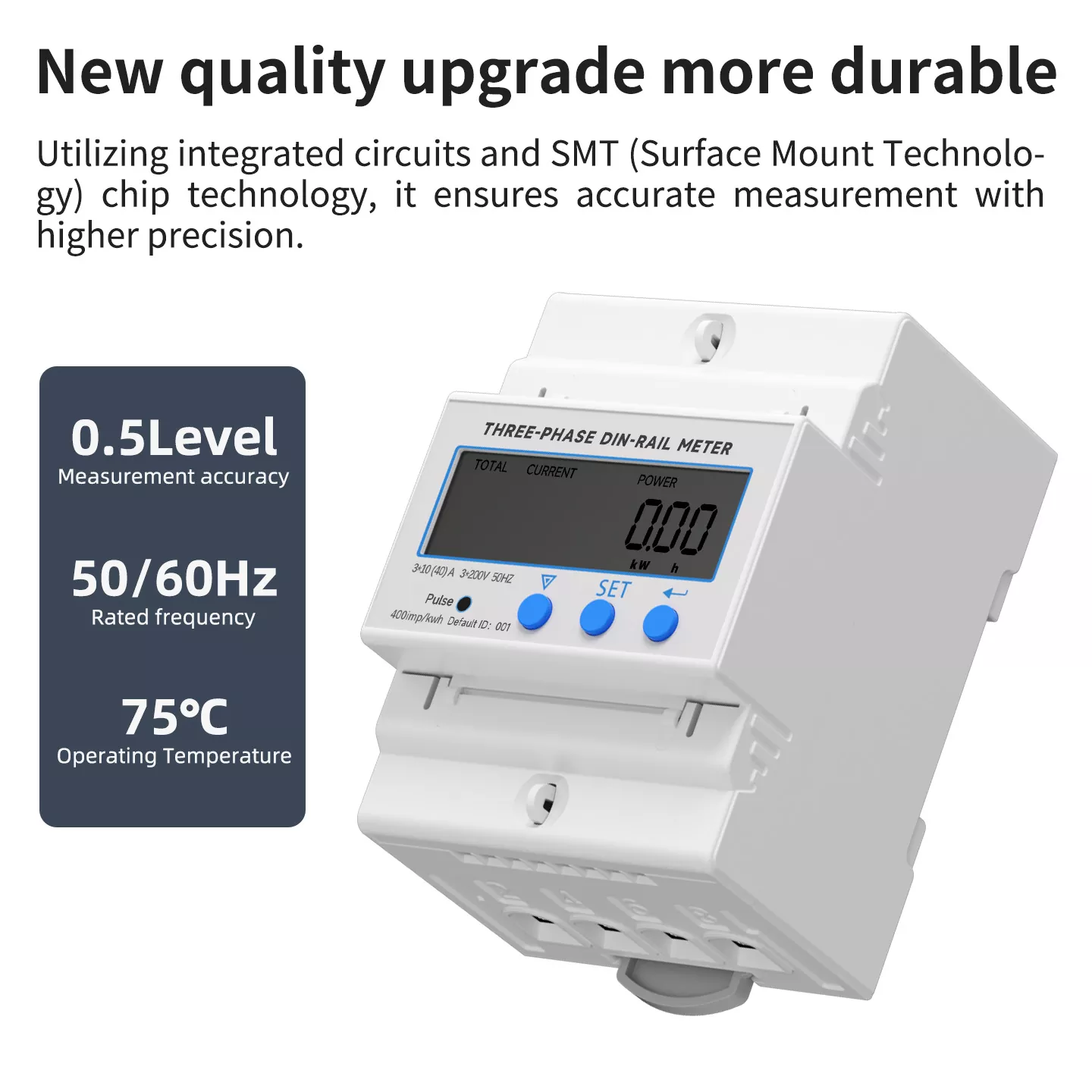

নতুন মানের আপগ্রেড এবং আরও টেকসই

আমাদের তিন ফেজ DIN রেল মিটার একটি পূর্ণ মানের আপগ্রেড হয়েছে। উচ্চ পরিমাপের নির্ভুলতা এবং স্থায়িত্ব নিশ্চিত করতে আমরা ইন্টিগ্রেটেড সার্কিট এবং এসএমটি চিপ প্রযুক্তি ব্যবহার করি। শেলটি উচ্চ শক্তির শিখা প্রতিরোধক ABS উপাদান দিয়ে তৈরি, যা অ্যাসিড এবং ক্ষার প্রতিরোধী, তেল প্রতিরোধী, অ্যান্টি-এজিং এবং শকপ্রুফ। প্রতিটি পণ্য কারখানা ছাড়ার আগে কঠোর বার্ধক্য পরীক্ষা, নির্ভুলতা ক্রমাঙ্কন এবং ভোল্টেজ পরীক্ষা সহ্য করে। এটি কঠোর শিল্প পরিবেশে দীর্ঘ সময়ের জন্য স্থিরভাবে কাজ করতে পারে, শক্তিশালী নিরাপত্তা কর্মক্ষমতা এবং দীর্ঘ পরিষেবা জীবন সহ।

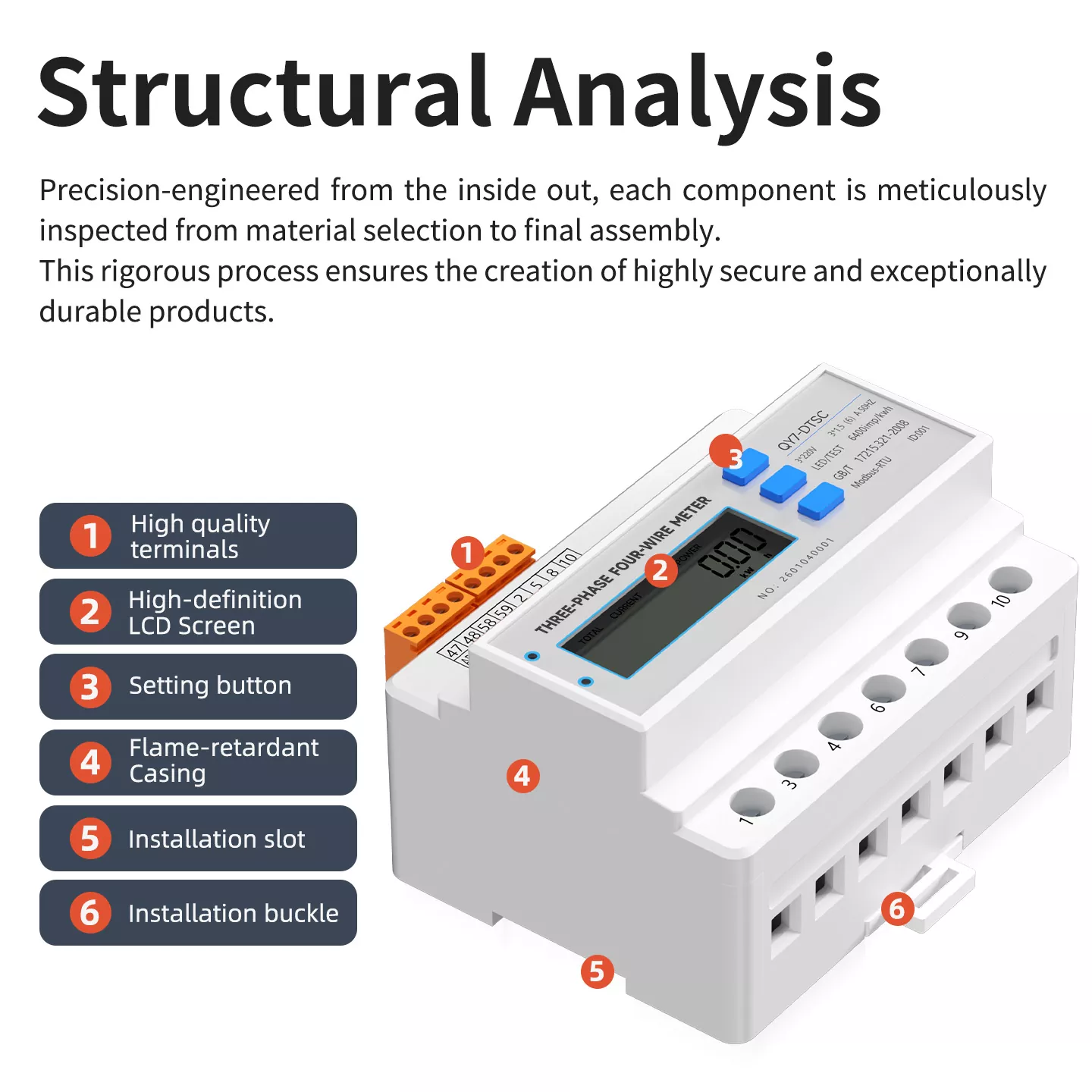

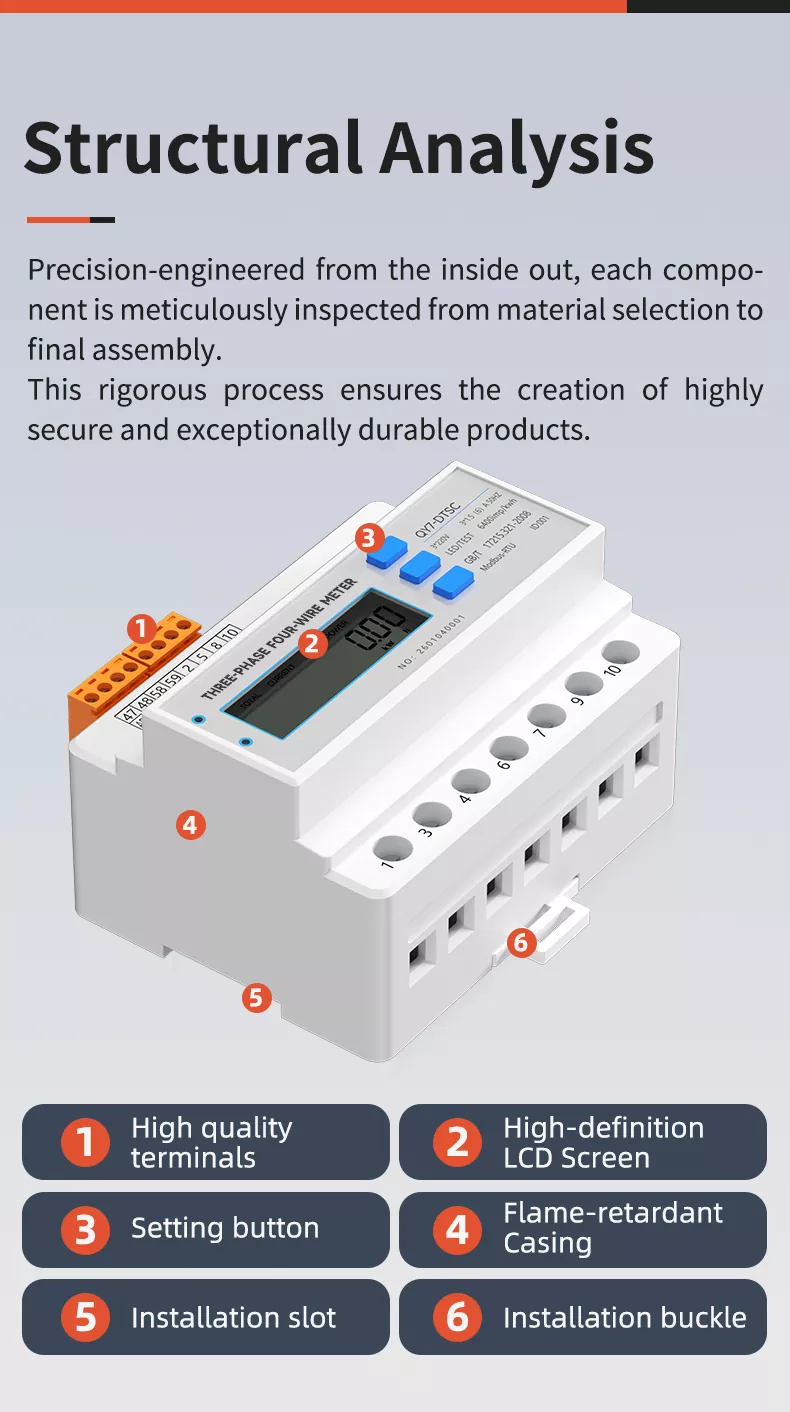

কাঠামোগত বিশ্লেষণ

মিটারটি একটি কমপ্যাক্ট এবং বৈজ্ঞানিক কাঠামো গ্রহণ করে, যার মধ্যে 6টি মূল উপাদান রয়েছে:

1. উচ্চ মানের টার্মিনাল: শক্তিশালী ওভারলোড প্রতিরোধের সাথে দ্রুত আউটপুট এবং কম ক্ষতি নিশ্চিত করে উচ্চ পরিবাহিতা তামা দিয়ে তৈরি।

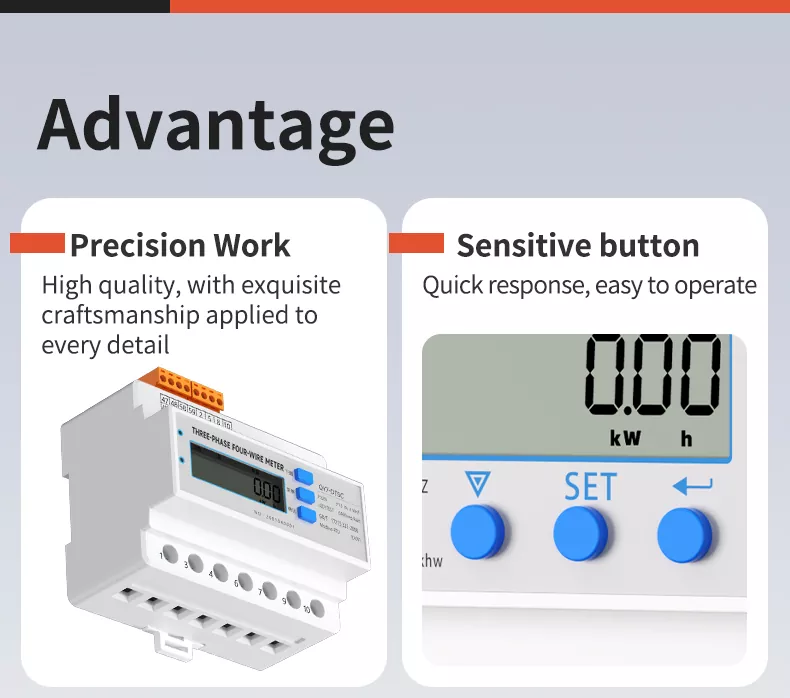

2. হাই ডেফিনিশন এলসিডি স্ক্রীন: 178° সম্পূর্ণ দেখার ক্ষেত্র, বড় অক্ষর প্রদর্শন, পড়ার জন্য কোন অন্ধ দাগ নেই, পরিষ্কার ডেটা উপস্থাপনা।

3. সেটিং বোতাম: সংবেদনশীল এবং প্রতিক্রিয়াশীল, পরিচালনা করা সহজ, প্যারামিটার সেটিং এবং ডেটা ক্যোয়ারী সমর্থন করে।

4. শিখা retardant আবরণ: উচ্চ শক্তি প্রকৌশল প্লাস্টিক, বিরোধী পক্বতা, জারা প্রতিরোধী, নির্ভরযোগ্য নিরাপত্তা সুরক্ষা প্রদান.

5. ইন্সটলেশন স্লট: স্ট্যান্ডার্ড DIN35mm রেল ডিজাইন, বিভিন্ন ডিস্ট্রিবিউশন ক্যাবিনেটের সাথে সামঞ্জস্যপূর্ণ, দ্রুত ইনস্টলেশনের জন্য সহজ।

6. ইনস্টলেশন বাকল: দৃঢ় এবং স্থিতিশীল, গাইড রেলে মিটার নিরাপদে স্থির করা নিশ্চিত করে, কম্পনের অধীনে আলগা করা সহজ নয়।

উচ্চ নির্ভুল পরিমাপ এবং স্থিতিশীল কর্মক্ষমতা

আমাদের মিটার উন্নত ইন্টিগ্রেটেড সার্কিট এবং SMT চিপ প্রযুক্তি গ্রহণ করে, 0.5 স্তরের পরিমাপের নির্ভুলতা সহ, যা সঠিকভাবে ভোল্টেজ, বর্তমান, শক্তি, শক্তি এবং অন্যান্য বৈদ্যুতিক পরামিতিগুলি পরিমাপ করতে পারে। উচ্চ ব্যাপ্তিযোগ্যতা কোর এবং সুনির্দিষ্ট ঘুর প্রযুক্তি কম শক্তি ক্ষতি এবং শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা নিশ্চিত করে। এটি জটিল ইলেক্ট্রোম্যাগনেটিক পরিবেশেও স্থিতিশীল ডেটা আউটপুট বজায় রাখতে পারে, সম্পূর্ণরূপে শিল্প গ্রেড পরিমাপ এবং মিটারিং প্রয়োজনীয়তা পূরণ করে। শেলটি বলিষ্ঠ এবং শক প্রতিরোধী, সূক্ষ্ম পৃষ্ঠের চিকিত্সা সহ, মসৃণ এবং দাগমুক্ত, একটি সুন্দর এবং মার্জিত চেহারা উপস্থাপন করে।

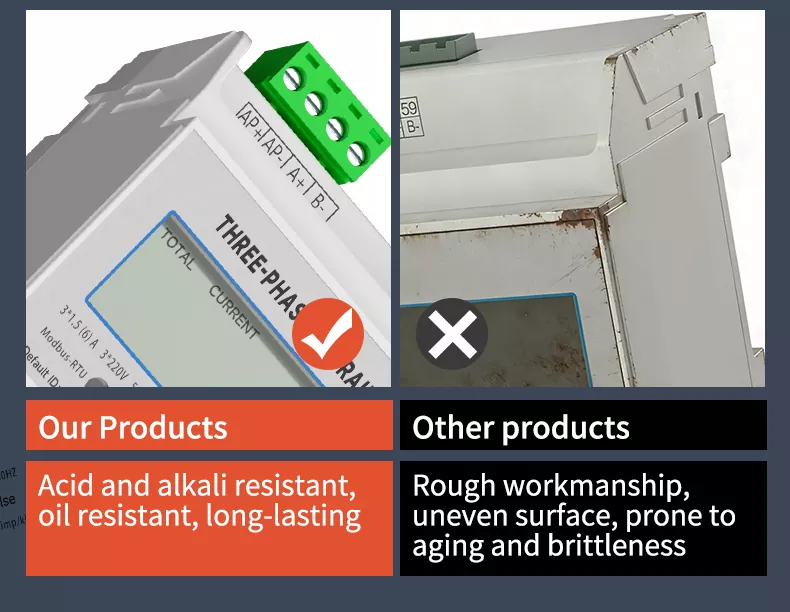

আমাদের পণ্য বনাম. অন্যান্য পণ্য

মূল সুবিধা

উচ্চ নির্ভুলতা: 0.5 স্তরের পরিমাপের নির্ভুলতা, সঠিক শক্তি মিটারিং এবং ডেটা পর্যবেক্ষণ নিশ্চিত করে।

ফ্লেম রিটার্ডেন্ট কেসিং: উচ্চ শক্তির ABS উপাদান, কার্যকরভাবে শর্ট সার্কিট এবং ওভারলোডের কারণে আগুন প্রতিরোধ করে।

সহজ ইনস্টলেশন: DIN35 মিমি স্ট্যান্ডার্ড রেল মাউন্ট করা, সহজ "টপ ইন, বটম আউট" ওয়্যারিং, দ্রুত স্থাপনা।

দৃঢ় সামঞ্জস্য: সরাসরি এবং ট্রান্সফরমার সংযোগ উভয় সমর্থন করে, তিন ফেজ তিন তার এবং চার তারের সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।

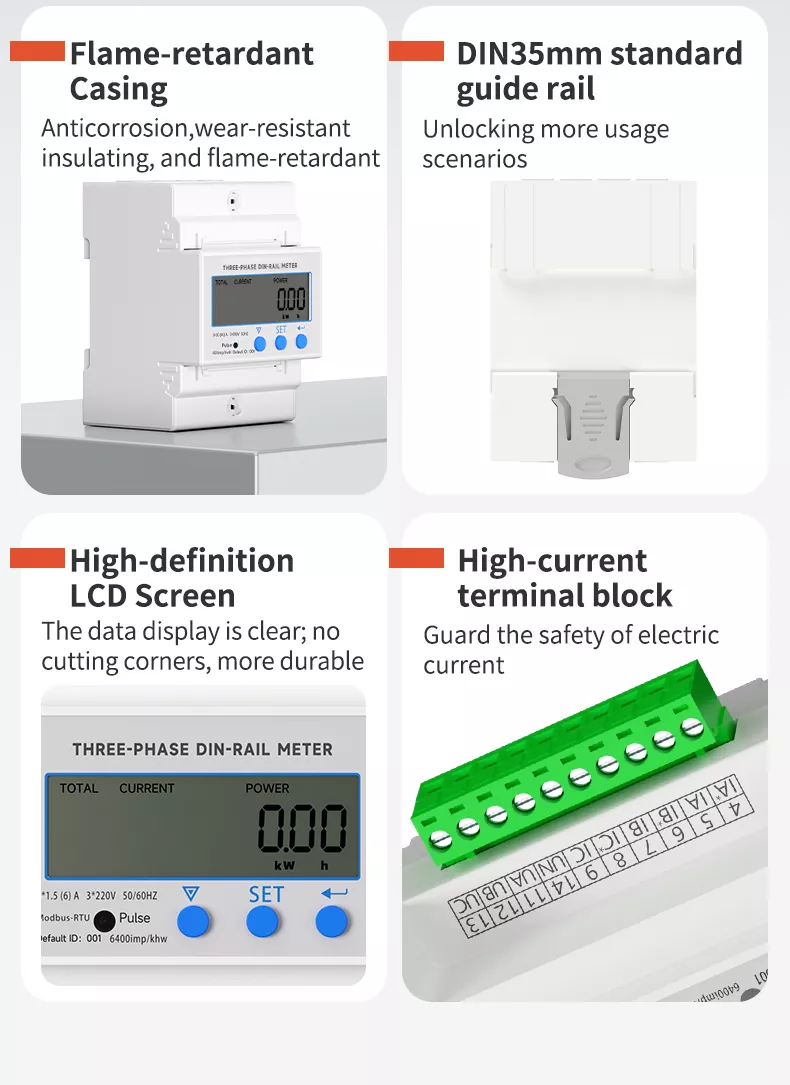

চারটি কোর সেলিং পয়েন্ট

• ফ্লেম রিটার্ড্যান্ট কেসিং: ক্ষয়রোধী, পরিধান প্রতিরোধক, অন্তরক এবং শিখা প্রতিরোধক, দীর্ঘমেয়াদী নিরাপদ ব্যবহার নিশ্চিত করে।

• DIN35MM স্ট্যান্ডার্ড গাইড রেল: বিভিন্ন ডিস্ট্রিবিউশন ক্যাবিনেট এবং বৈদ্যুতিক সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ আরও ব্যবহারের পরিস্থিতি আনলক করা।

• হাই ডেফিনিশন এলসিডি স্ক্রিন: 178° সম্পূর্ণ দেখার ক্ষেত্র, পরিষ্কার ডেটা প্রদর্শন, পড়ার জন্য কোন অন্ধ দাগ নেই।

• হাই কারেন্ট টার্মিনাল ব্লক: উচ্চ পরিবাহিতা তামা দিয়ে তৈরি, কম ক্ষতি এবং দ্রুত আউটপুট সহ বৈদ্যুতিক প্রবাহের নিরাপত্তা রক্ষা করে।

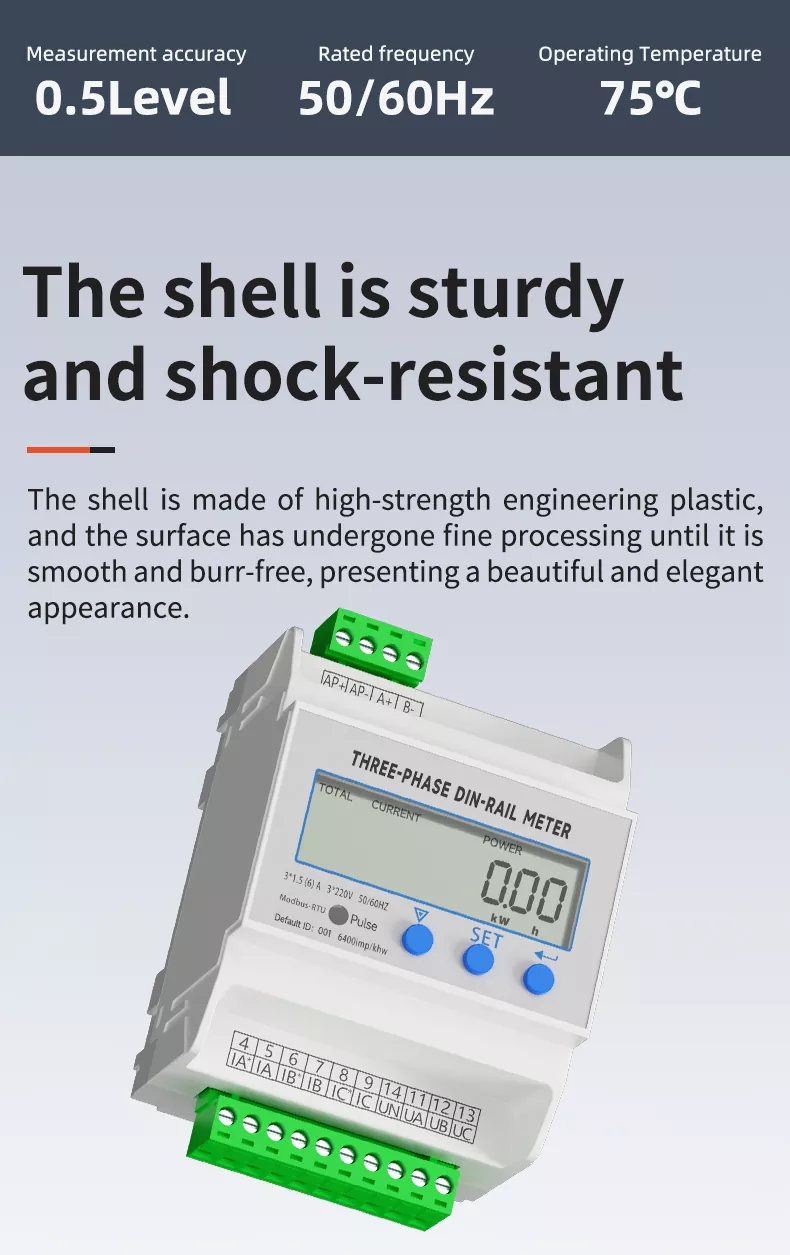

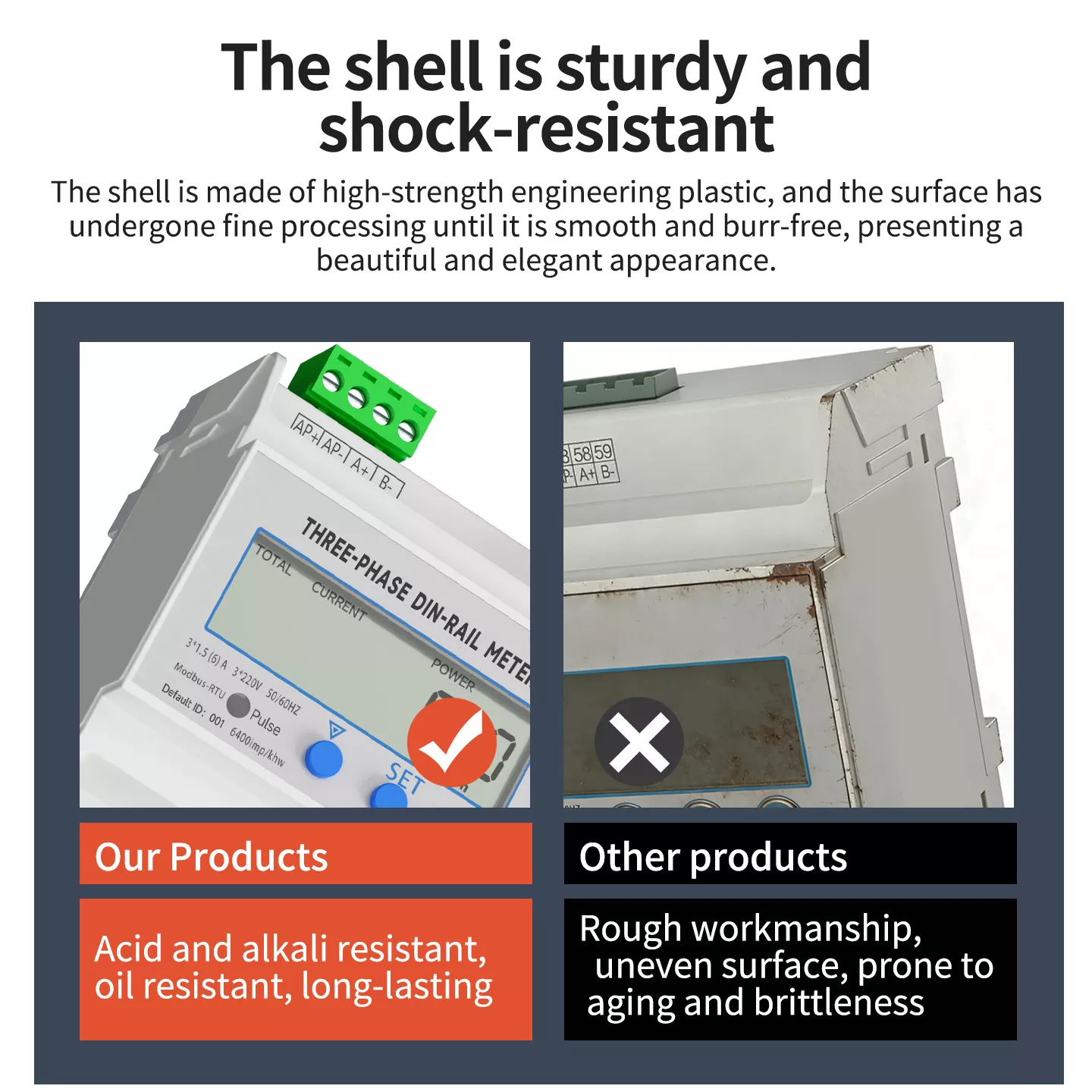

শেল শক্ত এবং শক প্রতিরোধী

শেলটি উচ্চ শক্তির ইঞ্জিনিয়ারিং প্লাস্টিকের তৈরি, এবং পৃষ্ঠটি মসৃণ এবং বরফ মুক্ত না হওয়া পর্যন্ত সূক্ষ্ম প্রক্রিয়াকরণের মধ্য দিয়ে গেছে, একটি সুন্দর এবং মার্জিত চেহারা উপস্থাপন করে। এটির চমৎকার শক প্রতিরোধের এবং সংকোচন প্রতিরোধ ক্ষমতা রয়েছে, এটি প্রতিদিনের সংঘর্ষ এবং যান্ত্রিক কম্পন প্রতিরোধ করতে পারে এবং বিকৃত বা ক্ষতি করবে না। উপাদানটি ক্ষয়-বিরোধী এবং বার্ধক্য বিরোধী, বিভিন্ন জটিল শিল্প পরিবেশে দীর্ঘমেয়াদী স্থিতিশীল ব্যবহারের জন্য উপযুক্ত, অপারেটিং তাপমাত্রা পরিসীমা  20~70°C (75°C পর্যন্ত উন্নত মডেল)।

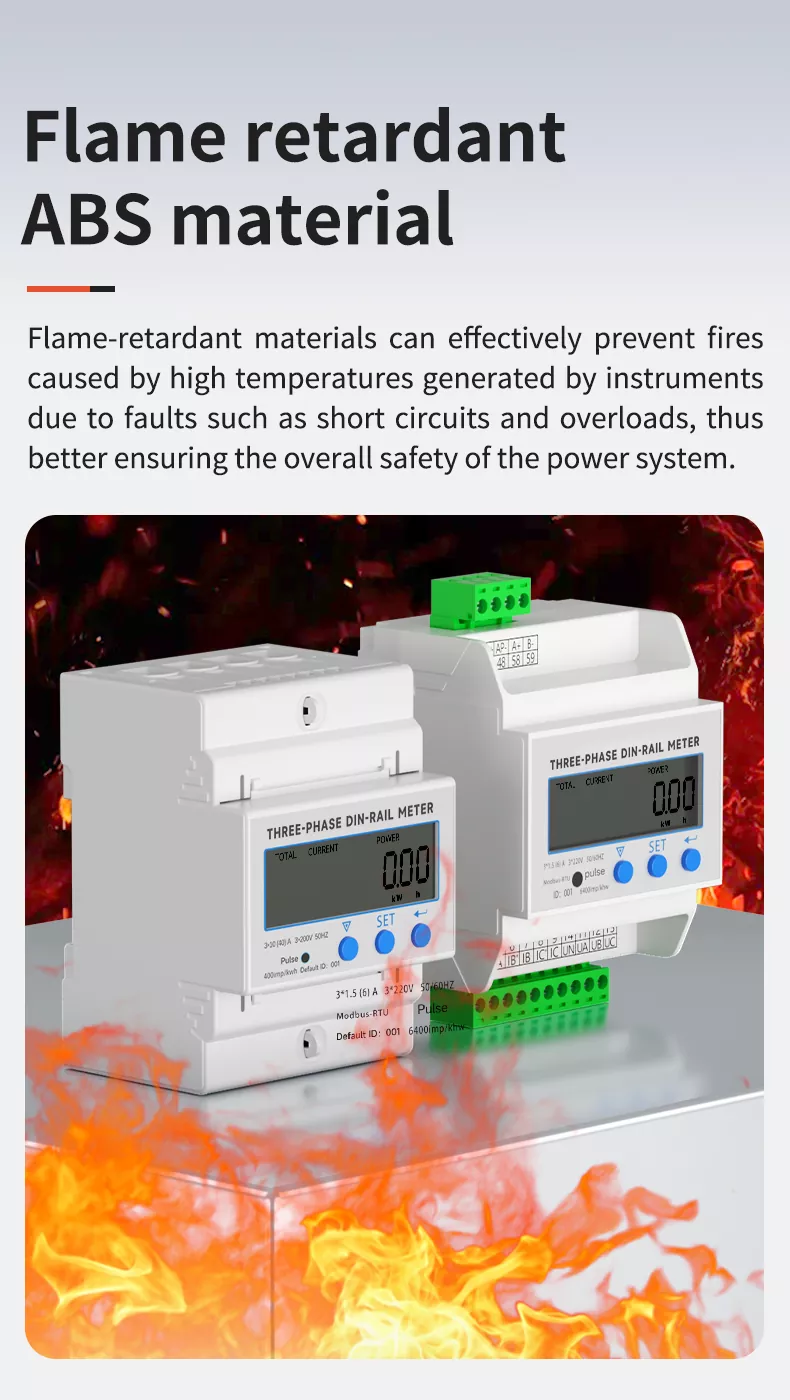

শিখা প্রতিরোধী ABS উপাদান

শেল চমৎকার শিখা retardant এবং নিরোধক বৈশিষ্ট্য সঙ্গে উচ্চ কর্মক্ষমতা শিখা retardant ABS প্রকৌশল প্লাস্টিক গ্রহণ করে. এটি কার্যকরভাবে দহনকে বাধা দিতে পারে এবং শর্ট সার্কিট এবং ওভারলোডের মতো ত্রুটির কারণে যন্ত্রগুলির দ্বারা উত্পন্ন উচ্চ তাপমাত্রার কারণে সৃষ্ট আগুন প্রতিরোধ করতে পারে, এইভাবে পাওয়ার সিস্টেমের সামগ্রিক সুরক্ষা নিশ্চিত করে। উপাদান এছাড়াও অ্যাসিড এবং ক্ষার প্রতিরোধী, তেল প্রতিরোধী, এবং বিরোধী বার্ধক্য, একটি দীর্ঘ সেবা জীবন সঙ্গে.

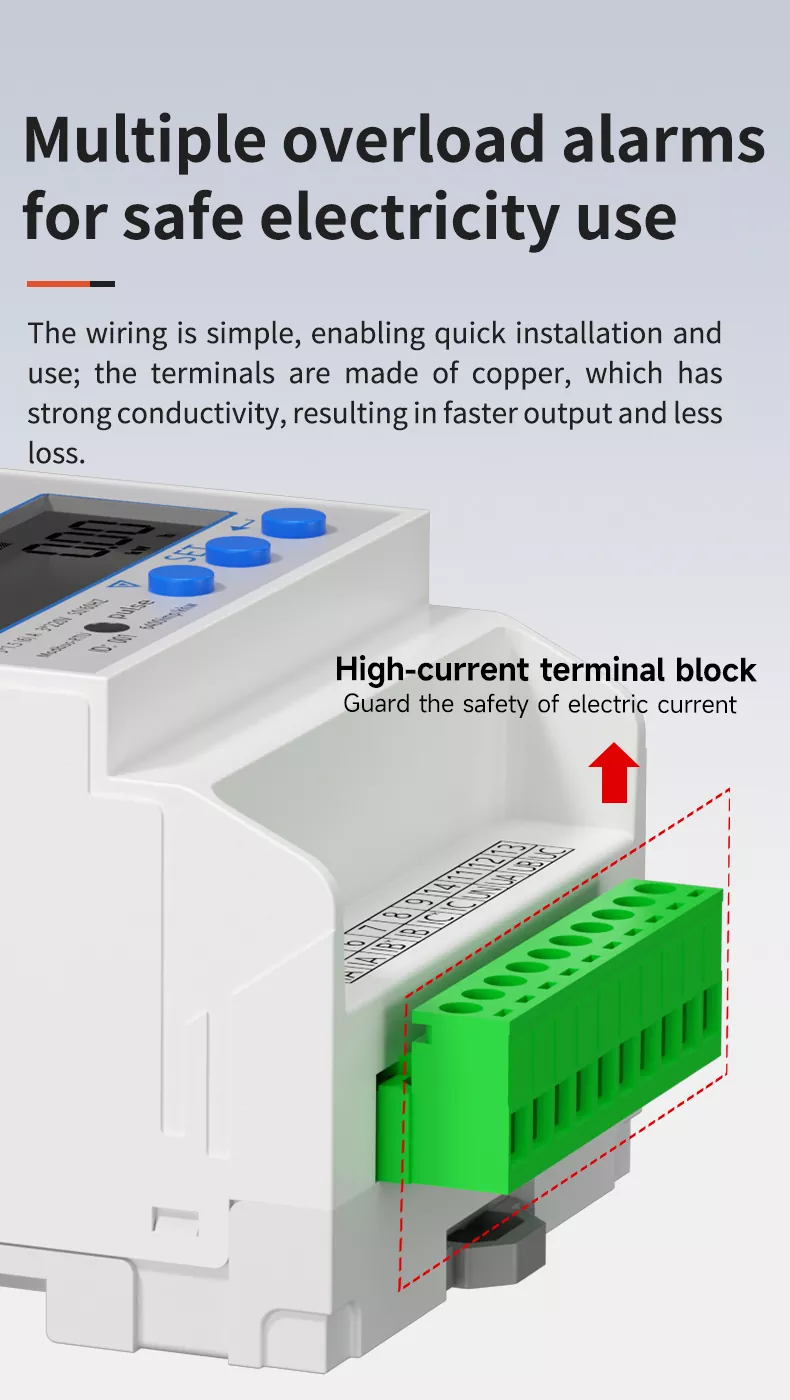

নিরাপদ বিদ্যুত ব্যবহারের জন্য একাধিক ওভারলোড অ্যালার্ম

ওয়্যারিং সহজ, দ্রুত ইনস্টলেশন এবং ব্যবহার সক্ষম করে; টার্মিনালগুলি তামা দিয়ে তৈরি, যার শক্তিশালী পরিবাহিতা রয়েছে, যার ফলে দ্রুত আউটপুট এবং কম ক্ষতি হয়। মিটারটি একাধিক ওভারলোড অ্যালার্ম ফাংশন দিয়ে সজ্জিত, যা সময়মতো একটি অ্যালার্ম ট্রিগার করতে পারে যখন কারেন্ট বা পাওয়ার সেট থ্রেশহোল্ড অতিক্রম করে, ব্যবহারকারীদের ওভারলোডের কারণে সরঞ্জামের ক্ষতি এবং নিরাপত্তা দুর্ঘটনা এড়াতে ব্যবস্থা নিতে স্মরণ করিয়ে দেয়, কার্যকরভাবে বিদ্যুৎ ব্যবহারের নিরাপত্তা রক্ষা করে।

ইনস্টল করা সহজ এবং নিরাপদ তারের

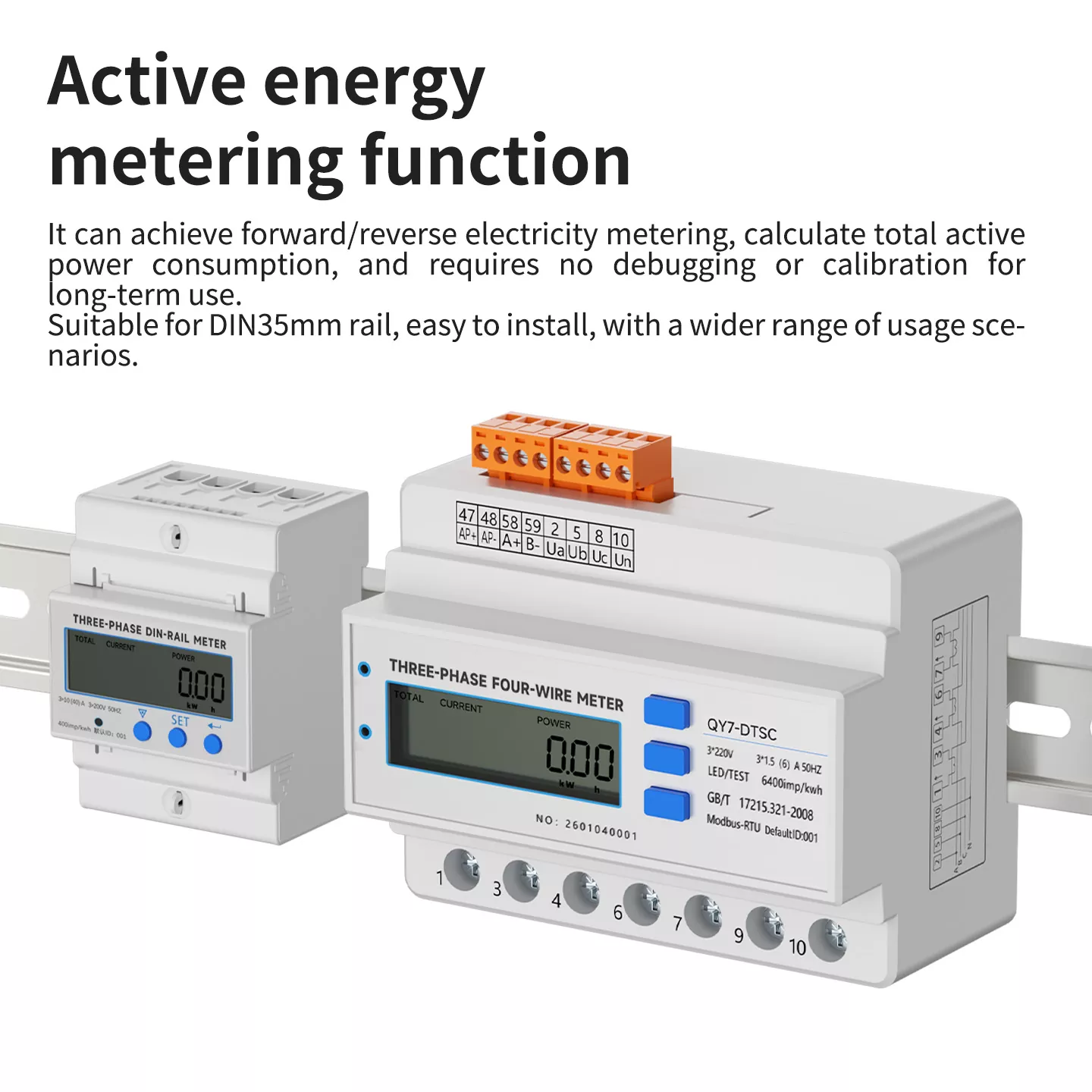

মিটারটি ডিআইএন35 মিমি স্ট্যান্ডার্ড গাইড রেলের জন্য উপযুক্ত, সহজ ইনস্টলেশন এবং বিচ্ছিন্নকরণ সহ, জটিল সরঞ্জামগুলির প্রয়োজন নেই। "টপ ইন, বটম আউট" ওয়্যারিং পদ্ধতিটি পরিষ্কার এবং স্বজ্ঞাত, পরিষ্কার টার্মিনাল মার্কিং সহ, যা কার্যকরভাবে ভুল ওয়্যারিং এড়াতে পারে। উচ্চ কারেন্ট কপার টার্মিনালগুলি দৃঢ় এবং নির্ভরযোগ্য, দীর্ঘমেয়াদী কম্পনের অধীনে আলগা করা সহজ নয়, নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করে। এটি ফরওয়ার্ড/রিভার্স বিদ্যুত মিটারিং অর্জন করতে পারে, মোট সক্রিয় বিদ্যুৎ খরচ গণনা করতে পারে এবং দীর্ঘমেয়াদী ব্যবহারের জন্য কোন ডিবাগিং বা ক্রমাঙ্কনের প্রয়োজন হয় না।

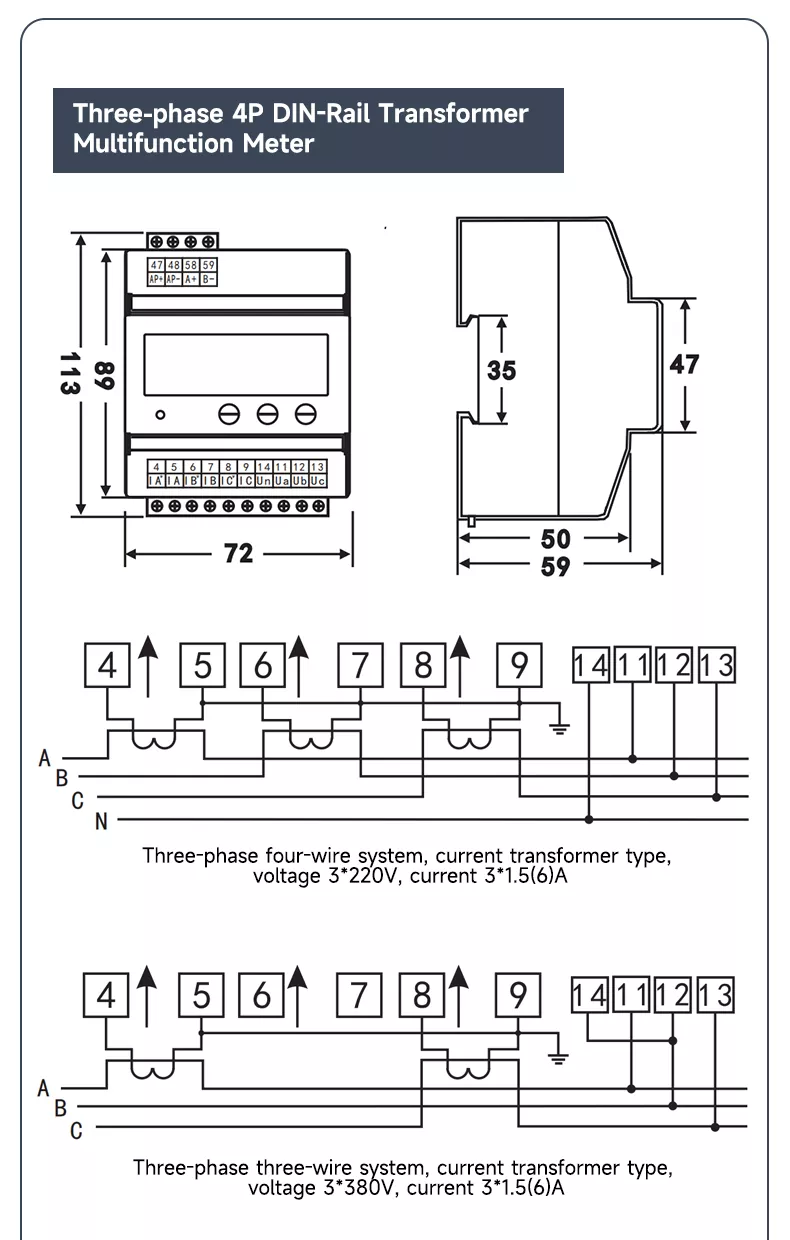

পণ্যের মাত্রা (4P মডেল নির্দিষ্ট)

• সামগ্রিক মাত্রা: 72mm (W) × 89mm (H) × 59mm (D)

• মাউন্টিং ডাইমেনশন: DIN35mm স্ট্যান্ডার্ড গাইড রেলের সাথে সামঞ্জস্যপূর্ণ

• টার্মিনাল লেআউট: কারেন্ট/ভোল্টেজ ইনপুট এবং যোগাযোগের জন্য 13 টার্মিনাল

• বিকল্প 4P ডাইরেক্ট টাইপ ডাইমেনশন: 72 মিমি (W) × 66 মিমি (H) × 65 মিমি (D)

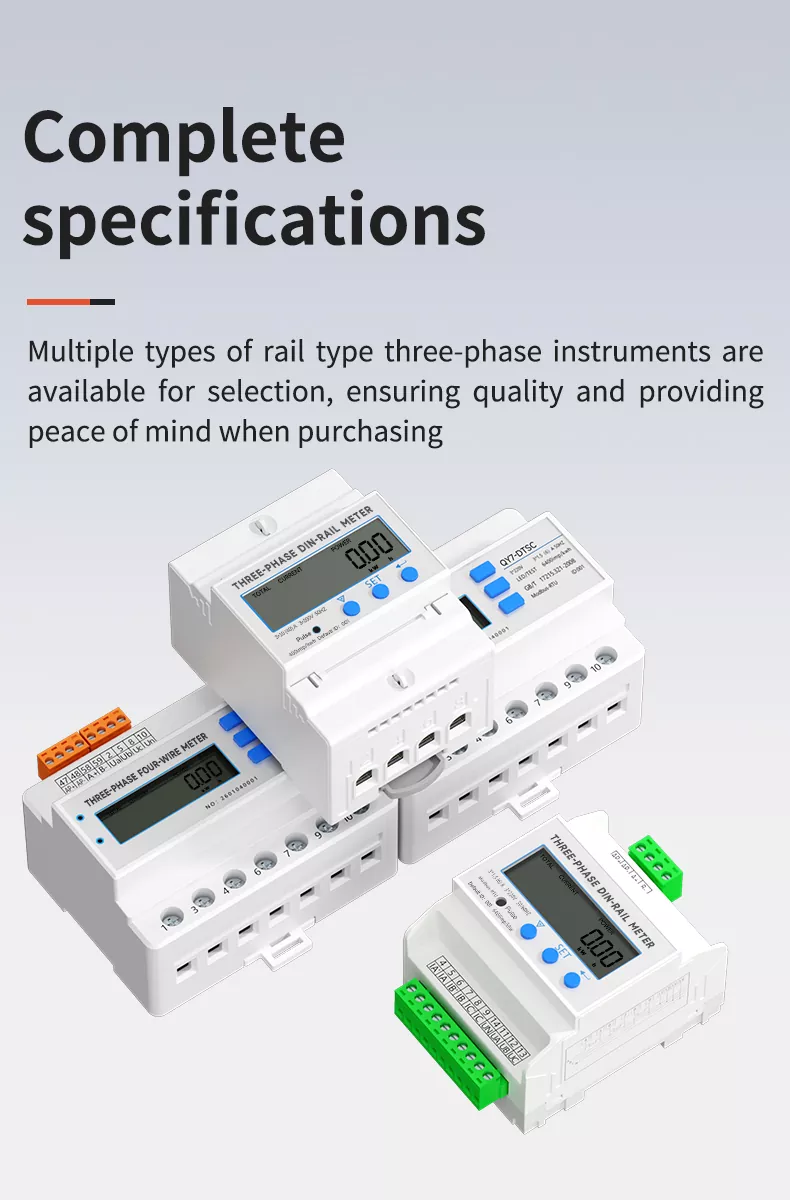

সম্পূর্ণ স্পেসিফিকেশন

আমরা বিভিন্ন কাজের অবস্থার চাহিদা মেটাতে সরাসরি টাইপ এবং ট্রান্সফরমার টাইপ, 4P এবং অন্যান্য স্পেসিফিকেশন সহ তিন ফেজ DIN রেল মিটার মডেলের সম্পূর্ণ পরিসর সরবরাহ করি। পণ্যটি একাধিক ভোল্টেজ এবং বর্তমান স্পেসিফিকেশন সমর্থন করে, তিন ফেজ তিন তার এবং চারটি তারের সিস্টেমের সাথে সামঞ্জস্যপূর্ণ, এবং পাওয়ার মনিটরিং, এনার্জি মিটারিং, ইন্ডাস্ট্রিয়াল অটোমেশন এবং অন্যান্য পরিস্থিতিতে ব্যাপকভাবে ব্যবহার করা যেতে পারে। সম্পূর্ণ মডেল, নির্ভরযোগ্য গুণমান, কেনার সময় মানসিক শান্তি প্রদান করে।

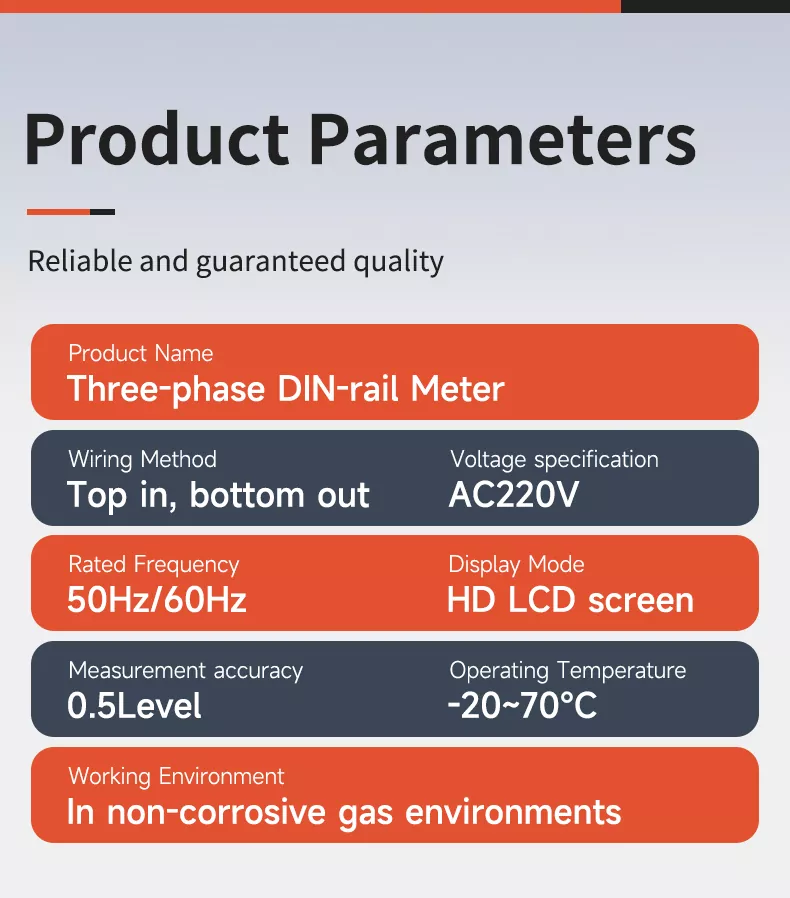

পণ্যের প্যারামিটার

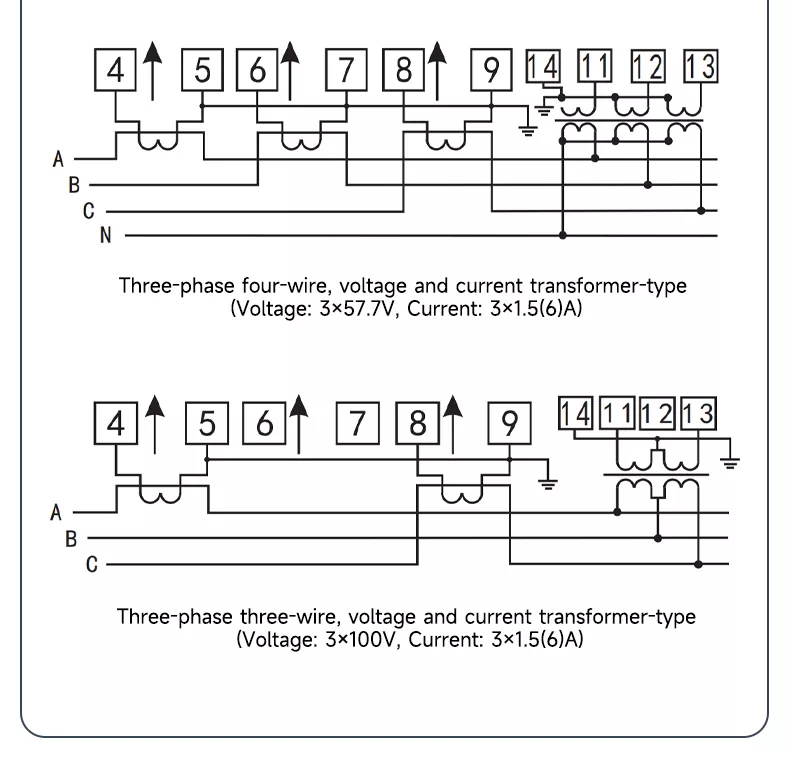

ওয়্যারিং ডায়াগ্রাম (4P মডেল স্পেসিফিক)

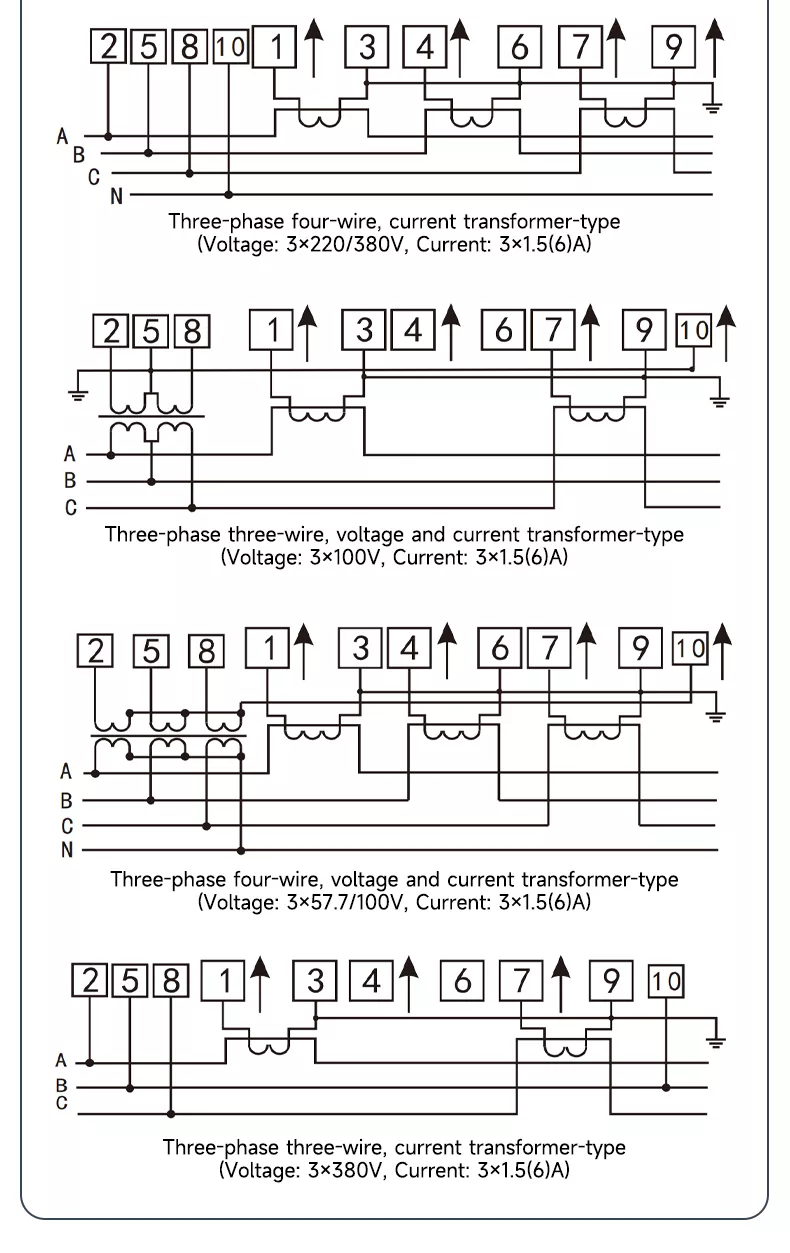

ট্রান্সফরমার টাইপ ওয়্যারিং

থ্রি ফেজ ফোর ওয়্যার সিস্টেম: ভোল্টেজ 3×220V, বর্তমান 3×1.5(6)A

থ্রি ফেজ থ্রি ওয়্যার সিস্টেম: ভোল্টেজ 3×380V, কারেন্ট 3×1.5(6)A

থ্রি ফেজ ফোর ওয়্যার (ভোল্টেজ এবং কারেন্ট ট্রান্সফরমার): ভোল্টেজ 3×57.7V, কারেন্ট 3×1.5(6)A

থ্রি ফেজ থ্রি ওয়্যার (ভোল্টেজ এবং কারেন্ট ট্রান্সফরমার): ভোল্টেজ 3×100V, কারেন্ট 3×1.5(6)A

ডাইরেক্ট টাইপ ওয়্যারিং (রেফারেন্সের জন্য)

• থ্রি ফেজ ফোর ওয়্যার ডাইরেক্ট টাইপ: ভোল্টেজ 3×220/380V, বর্তমান ≥3×5(20)A

• থ্রি ফেজ থ্রি ওয়্যার ডাইরেক্ট টাইপ: ভোল্টেজ 3×380V, কারেন্ট ≥3×5(20)A

পরিষ্কার টার্মিনাল চিহ্নিতকরণ এবং প্রমিত ওয়্যারিং ইনস্টলেশনকে নিরাপদ এবং আরও দক্ষ করে তোলে।

কর্তৃত্বমূলক শংসাপত্র

আমাদের তিন ফেজ ডিআইএন রেল মিটার জাতীয় এবং আন্তর্জাতিক শিল্প মানগুলির সাথে সামঞ্জস্য রেখে পেশাদার পরীক্ষাগার পরীক্ষা এবং শংসাপত্র পাস করেছে। সম্পূর্ণ উত্পাদন প্রক্রিয়া কঠোর মান নিয়ন্ত্রণ প্রয়োগ করে, যার মধ্যে যথার্থতা ক্রমাঙ্কন, ভোল্টেজ পরীক্ষা, বার্ধক্য পরীক্ষা এবং অন্যান্য লিঙ্ক সহ্য করা, প্রতিটি পণ্যের নির্ভুলতা, নিরাপত্তা এবং স্থিতিশীলতা নিশ্চিত করা। প্রামাণিক শংসাপত্র বিশ্বব্যাপী গ্রাহকদের বাল্ক সংগ্রহ এবং দীর্ঘমেয়াদী সহযোগিতার জন্য একটি শক্তিশালী গ্যারান্টি প্রদান করে।

ব্যাপকভাবে ব্যবহৃত

আমাদের তিন ফেজ 4P DIN রেল মিটার ব্যাপকভাবে ব্যবহৃত হয়:

সাবস্টেশন: পাওয়ার মনিটরিং এবং এনার্জি ম্যানেজমেন্ট

• অটোমেশন ইকুইপমেন্ট: শিল্প প্রক্রিয়া নিয়ন্ত্রণ এবং শক্তি পরিমাপ

• প্রবাহ উত্পাদন: কারখানার শক্তি খরচ পর্যবেক্ষণ এবং পরিসংখ্যান

• ডিস্ট্রিবিউশন ক্যাবিনেট: পাওয়ার ডিস্ট্রিবিউশন সিস্টেম প্যারামিটার পর্যবেক্ষণ এবং সুরক্ষা

• আবাসিক বিল্ডিং: স্মার্ট এনার্জি মিটারিং এবং গৃহস্থালী বিদ্যুৎ ব্যবস্থাপনা

• ডিপার্টমেন্ট স্টোর: বাণিজ্যিক ভবন শক্তি খরচ পরিসংখ্যান এবং বিশ্লেষণ

প্রায়শই জিজ্ঞাসিত প্রশ্ন (6 আইটেম)

1. এই পণ্যের প্রধান কাজ কি?

এটি প্রধানত বৈদ্যুতিক পরামিতিগুলির ব্যাপক পর্যবেক্ষণের জন্য ব্যবহৃত হয় (ভোল্টেজ, বর্তমান, শক্তি, শক্তি ইত্যাদি), শক্তি পরিমাপ, অস্বাভাবিক অ্যালার্ম এবং তিন ফেজ পাওয়ার সিস্টেমে যোগাযোগ আপলোড, শিল্প অটোমেশন, বিদ্যুৎ বিতরণ এবং শক্তি ব্যবস্থাপনা পরিস্থিতির জন্য উপযুক্ত।

2. নির্ভুলতা স্তর কি?

এটি 0.5 স্তরের উচ্চ নির্ভুলতা গ্রহণ করে, যা শিল্প পরিমাপ এবং আইনি মিটারিং মান পূরণ করে, সঠিক ডেটা অধিগ্রহণ এবং শক্তি মিটারিং নিশ্চিত করে।

3. কি ওয়্যারিং পদ্ধতি এটি সমর্থন করে?

এটি প্রত্যক্ষ সংযোগ (নিম্ন কারেন্টের জন্য) এবং ট্রান্সফরমার সংযোগ (উচ্চ কারেন্ট/ভোল্টেজের জন্য) উভয়কেই সমর্থন করে, নমনীয় তারের বিকল্প সহ তিন ফেজ তিন তার এবং চারটি তারের সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।

4. LCD স্ক্রীনের ভিউইং অ্যাঙ্গেল কি?

স্ক্রীনটিতে একটি 178° সম্পূর্ণ দৃশ্যের ক্ষেত্র রয়েছে, যা কোনো অন্ধ দাগ ছাড়াই যেকোনো কোণ থেকে পরিষ্কার ডেটা পড়ার অনুমতি দেয়।

5.এটি কি কমিউনিকেশন ফাংশন আছে?

হ্যাঁ, এটি Modbus RTU কমিউনিকেশন প্রোটোকল সমর্থন করে, যা ডেটা আপলোড এবং দূরবর্তী পর্যবেক্ষণ উপলব্ধি করতে পারে, বুদ্ধিমান শক্তি ব্যবস্থাপনা সিস্টেমের জন্য উপযুক্ত।

6. অপারেটিং টেম্পারেচার রেঞ্জ কি?

স্ট্যান্ডার্ড অপারেটিং তাপমাত্রা হল  20~70°C, এবং উন্নত মডেলগুলি 75°C পর্যন্ত সহ্য করতে পারে, বিভিন্ন শিল্প পরিবেশের জন্য উপযুক্ত৷
